Прошивка (программирование) рации Retevis RB618 с помощью кабеля

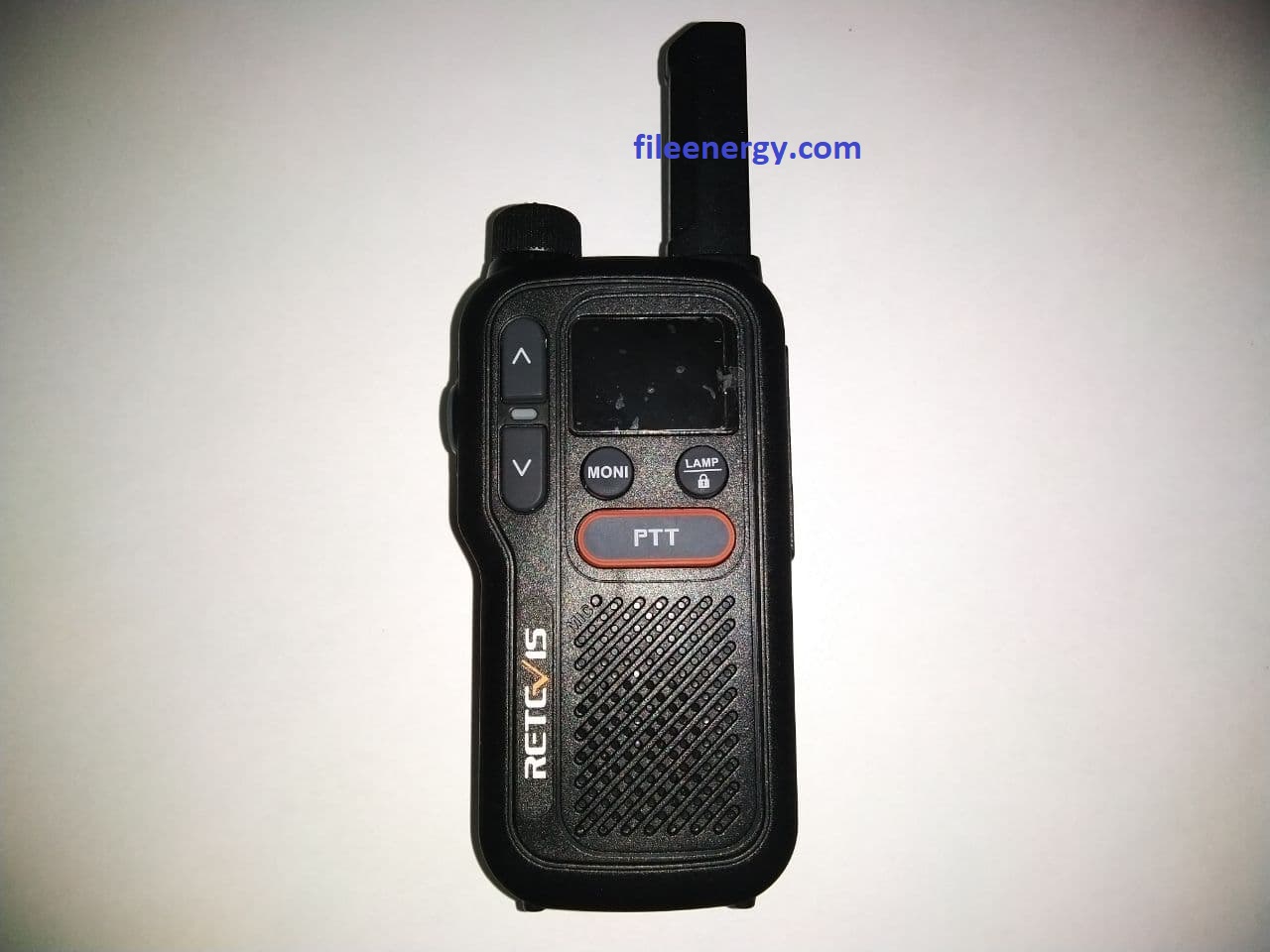

Данные рации стали очень популярными и имеют вариант комплектов для России с 16 каналами и для Европы с 22 каналами.

Интересный дизайн, который отличается от классического.

Удобное расположение кнопок и дисплей.

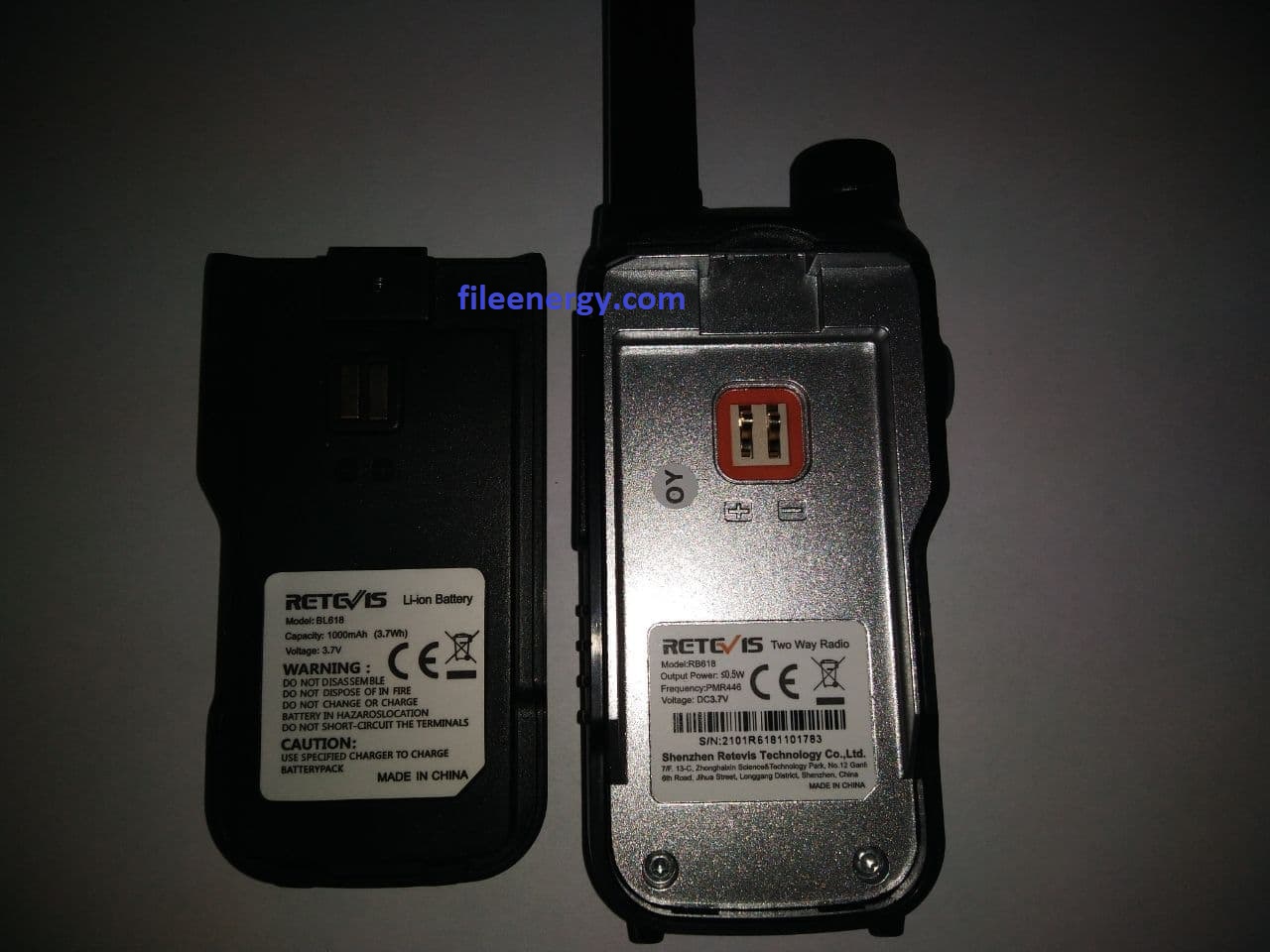

И важный момент, что компания делает рации максимально приближенные к законодательству, под крышкой написано PMR и мощность 0,5 Ватт, что является законным на территории России.

Нужно только заменить каналы с 9 по 16 и такая рацию пройдёт любую проверку на легальность использования.



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы



>>> Купить такие рации <<<



Скачиваем драйвера и программу для прошивки:



Драйвера для прошивки

Программа для прошивки



Далее нам понадобится специальный кабель, он может быть в комплекте, но если вы выбрали позицию без кабеля, то его придётся докупать отдельно.

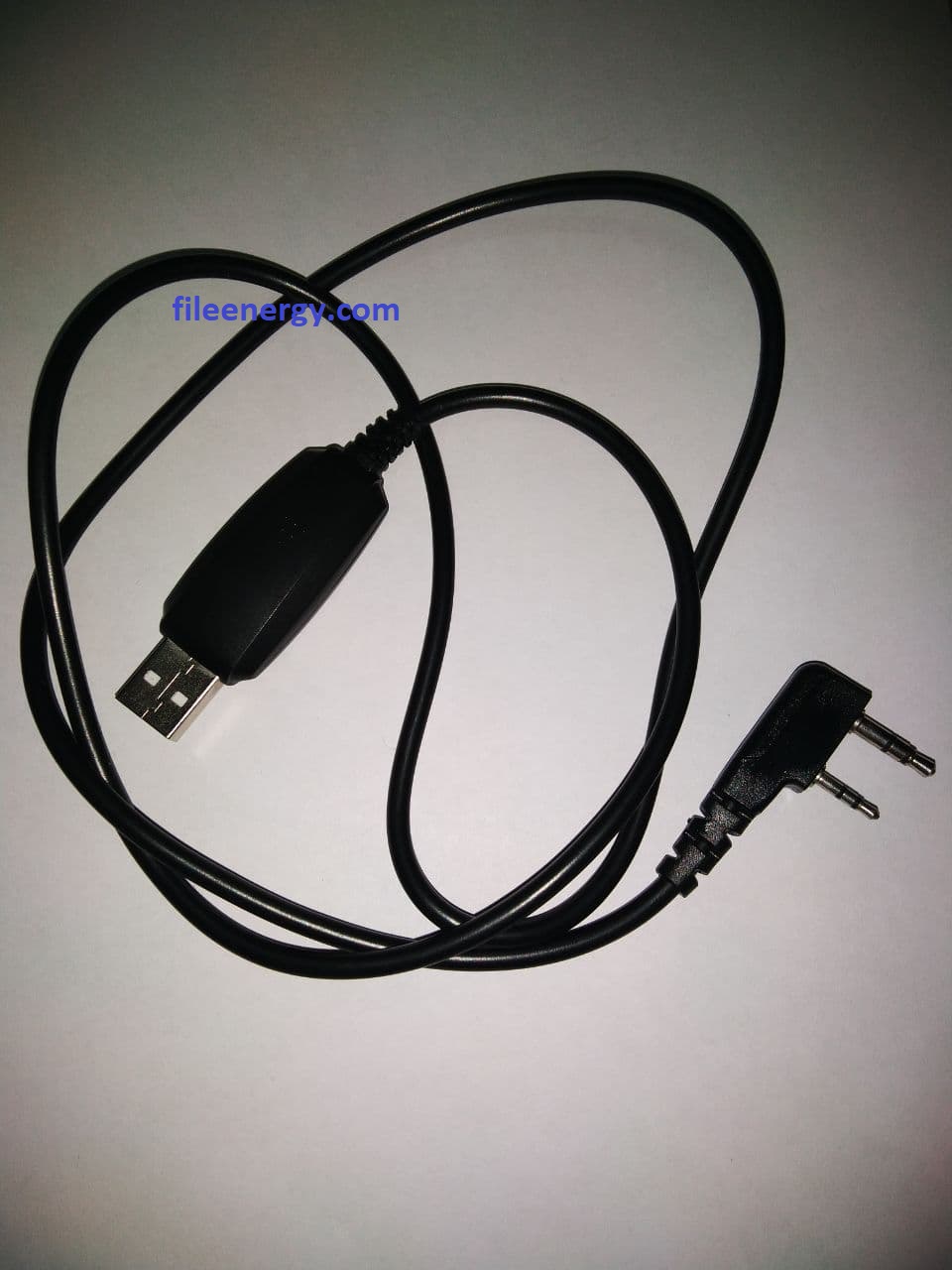

Кабель USB для прошивки и программирования рации Retevis

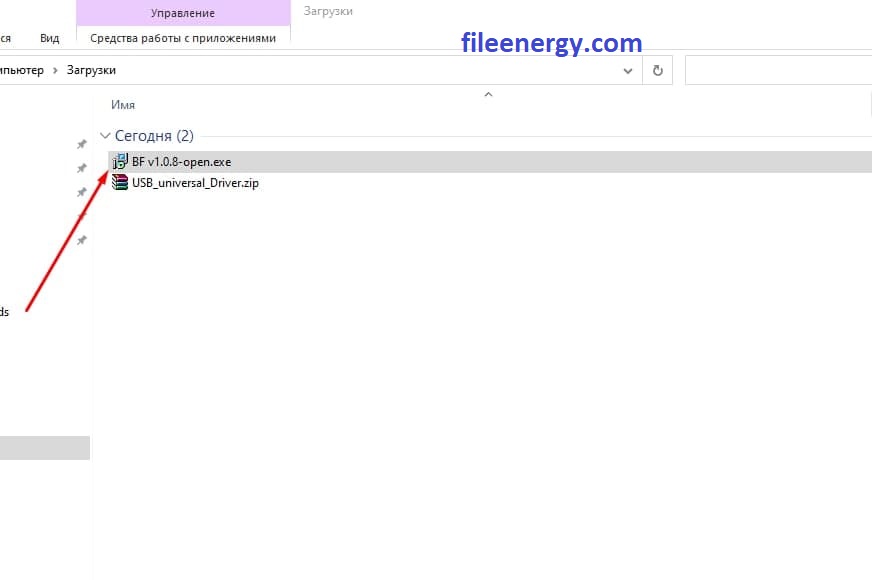

Устанавливаем программу для прошивки, для этого запускаем скаченный файл.



Прошивка рации Retevis RB618 с помощью кабеля и программы





Так, как программа на китайском языке, то необходимой выбрать все пункты, как указано на скриншотах. Потом можно будет выбрать английский язык.

Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы

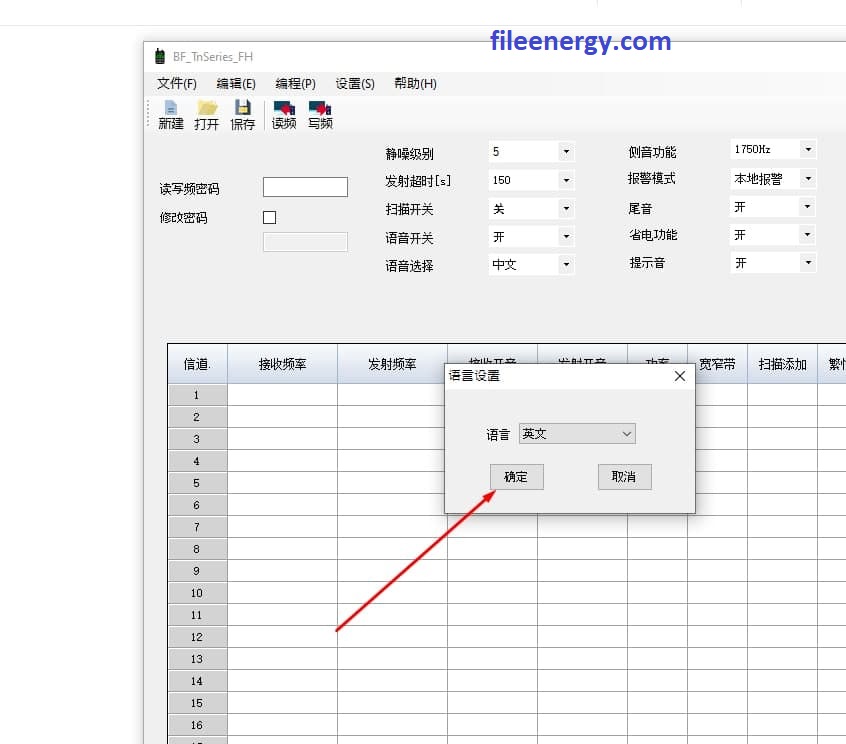

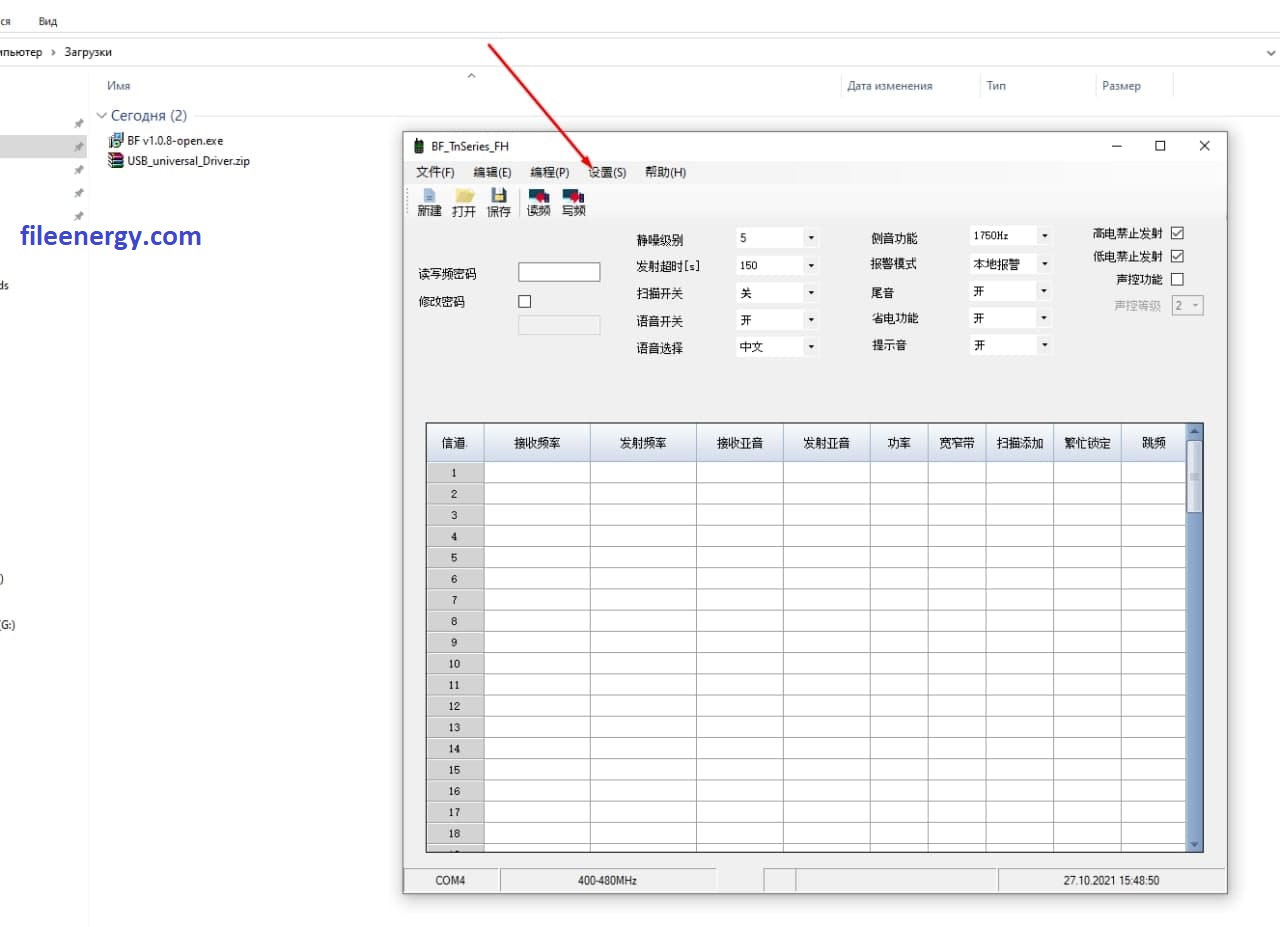

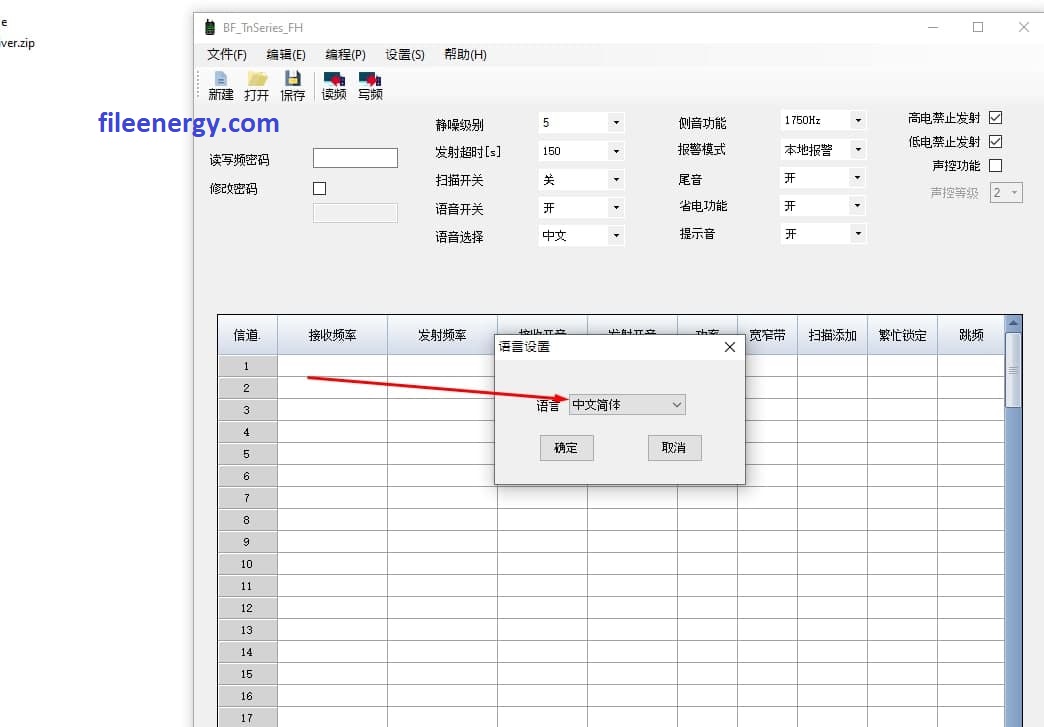

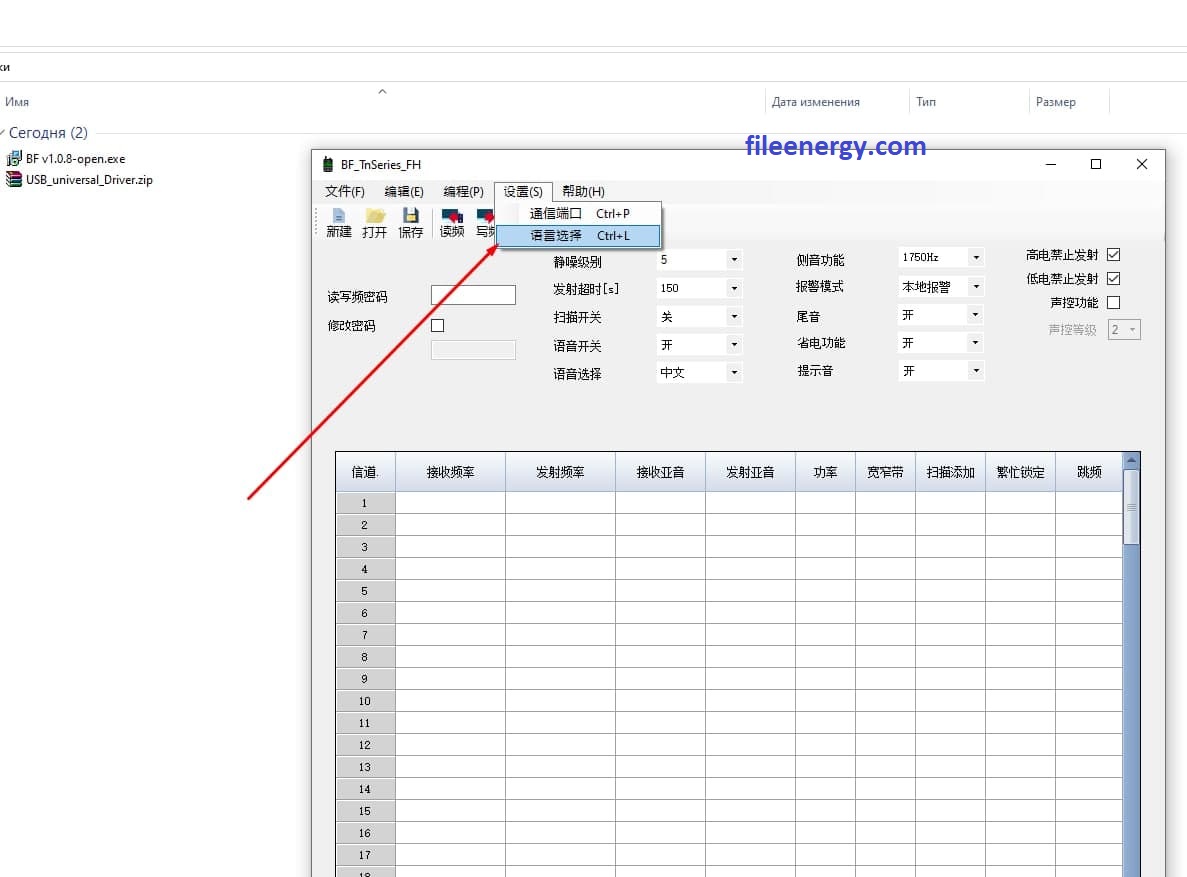

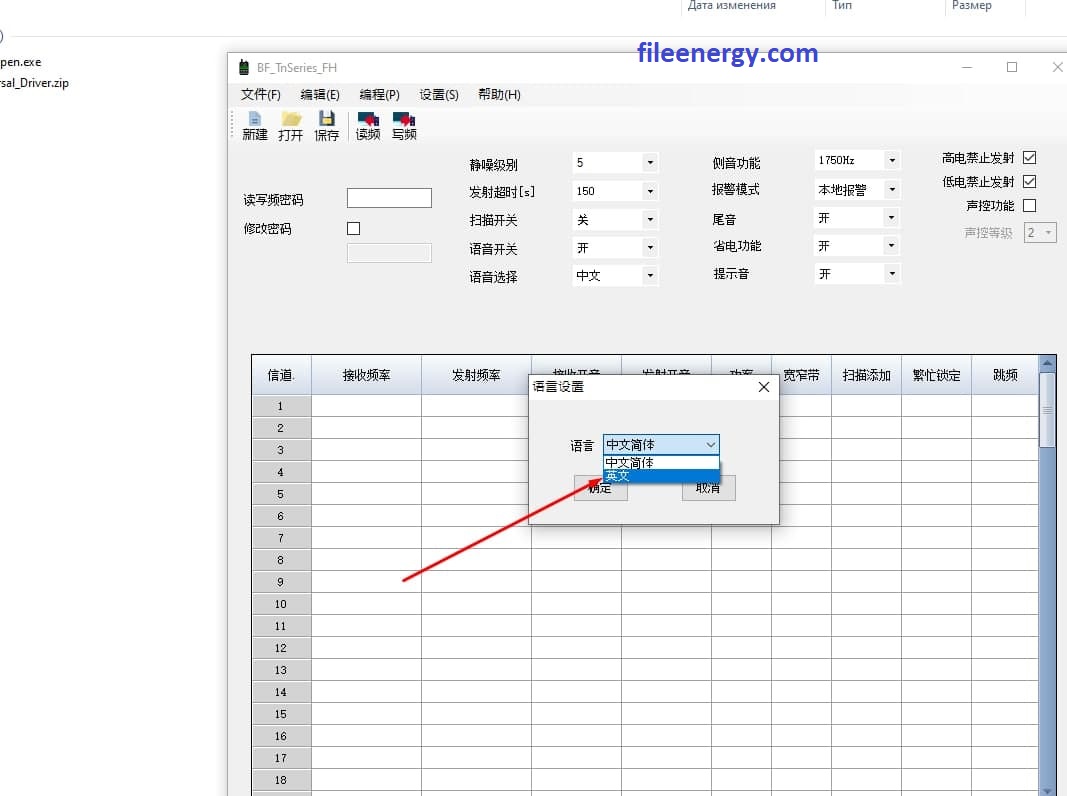

После запуска программы выбираем пункты меню для перевода в английский язык.

Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы

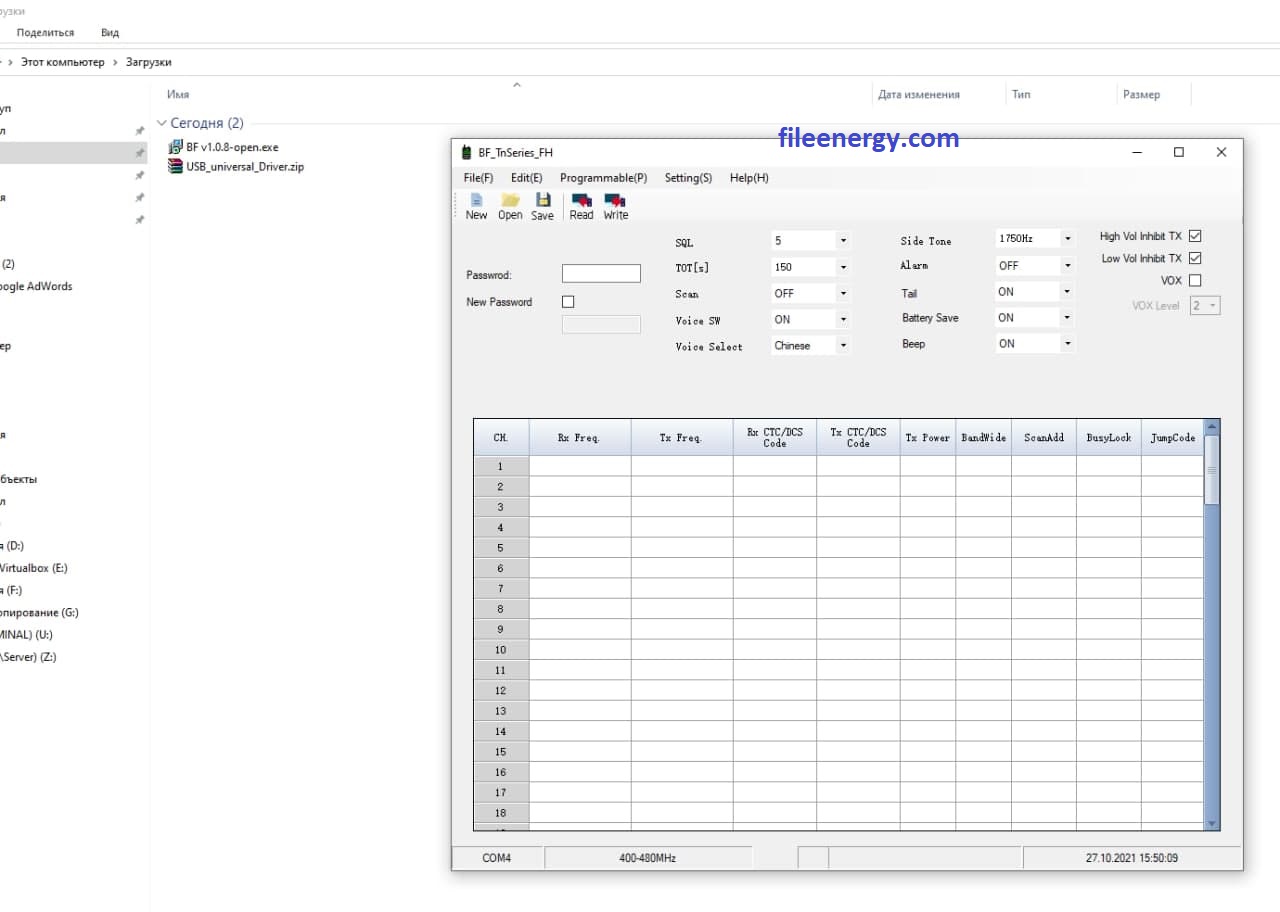

Всё теперь меню программы становится читабельным.

Прошивка рации Retevis RB618 с помощью кабеля и программы



Устанавливаем драйвера

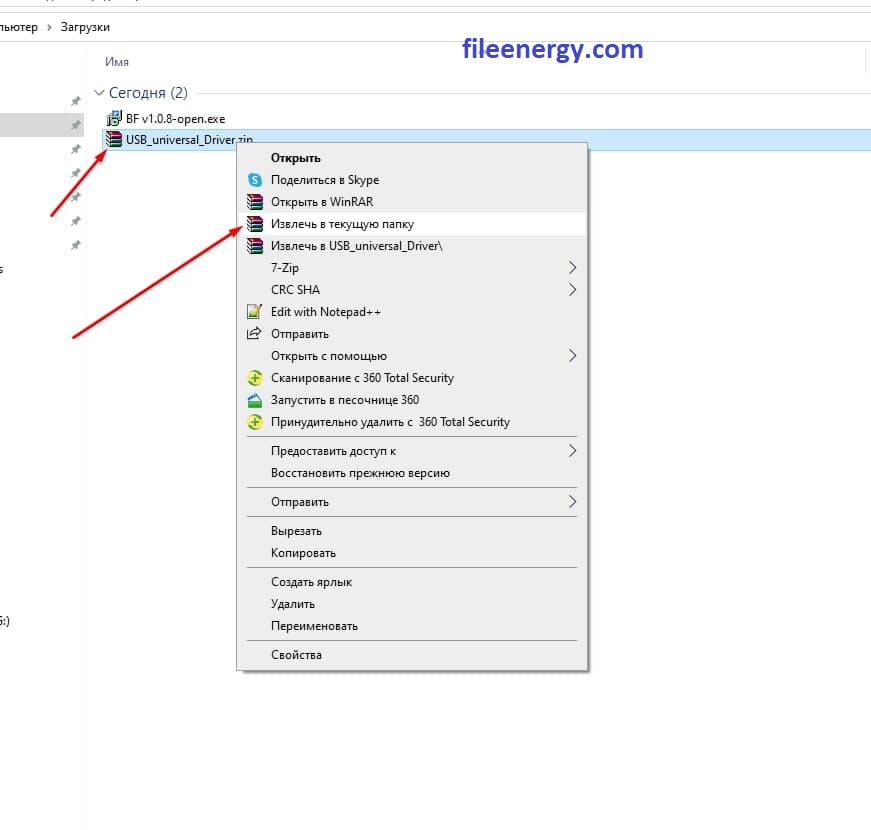

Извлекаем из архива



Прошивка рации Retevis RB618 с помощью кабеля и программы

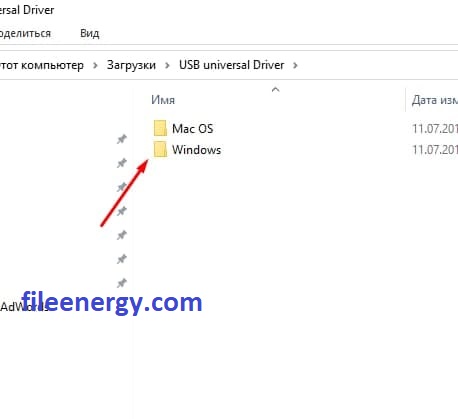

Заходим в папку Windows.



Прошивка рации Retevis RB618 с помощью кабеля и программы

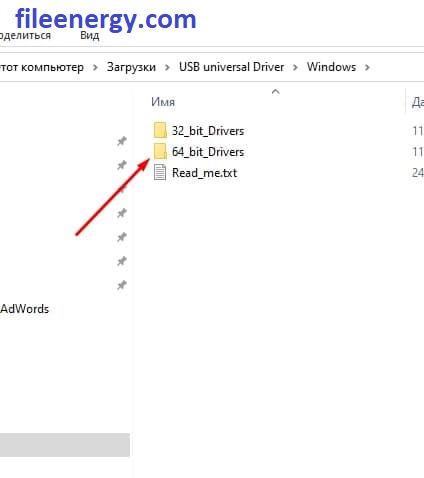

Выбираем разрядность вашей системы, в данном случае это 64 битная.

Прошивка рации Retevis RB618 с помощью кабеля и программы

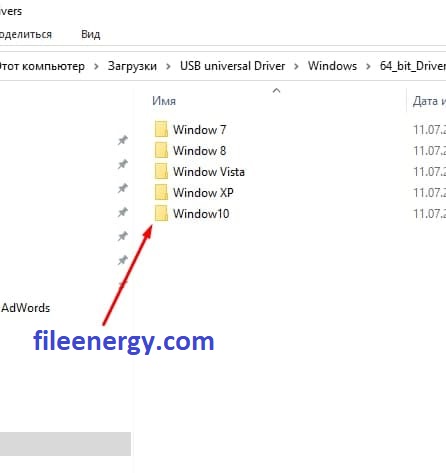

Заходим в папку с вашей системой, в данном случае это Windows 10.



Прошивка рации Retevis RB618 с помощью кабеля и программы

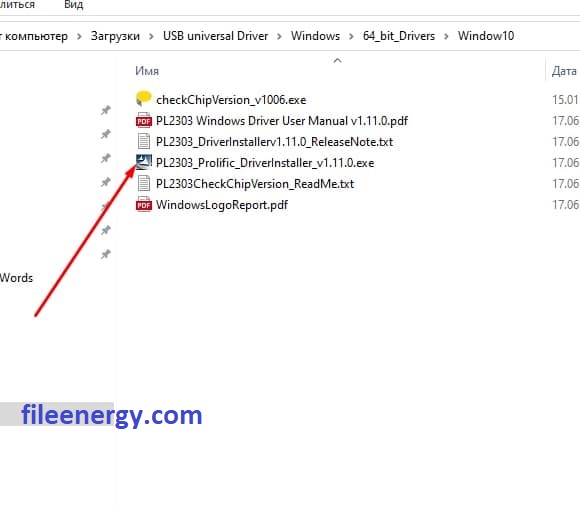

Запускаем файл для установки драйвера.



Прошивка рации Retevis RB618 с помощью кабеля и программы

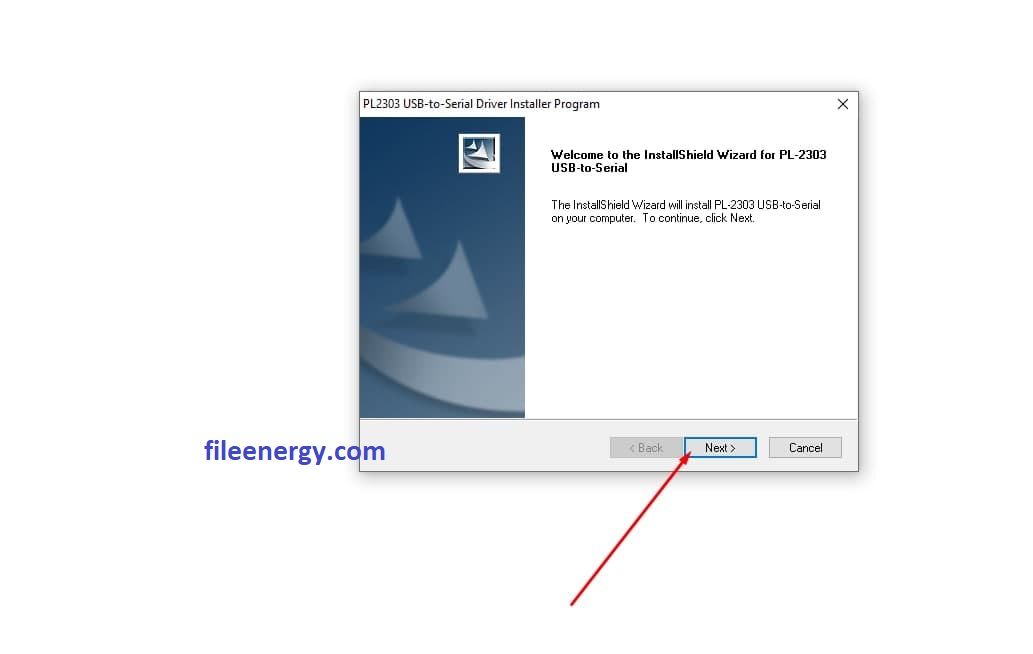

Нажимаем - Next

Прошивка рации Retevis RB618 с помощью кабеля и программы

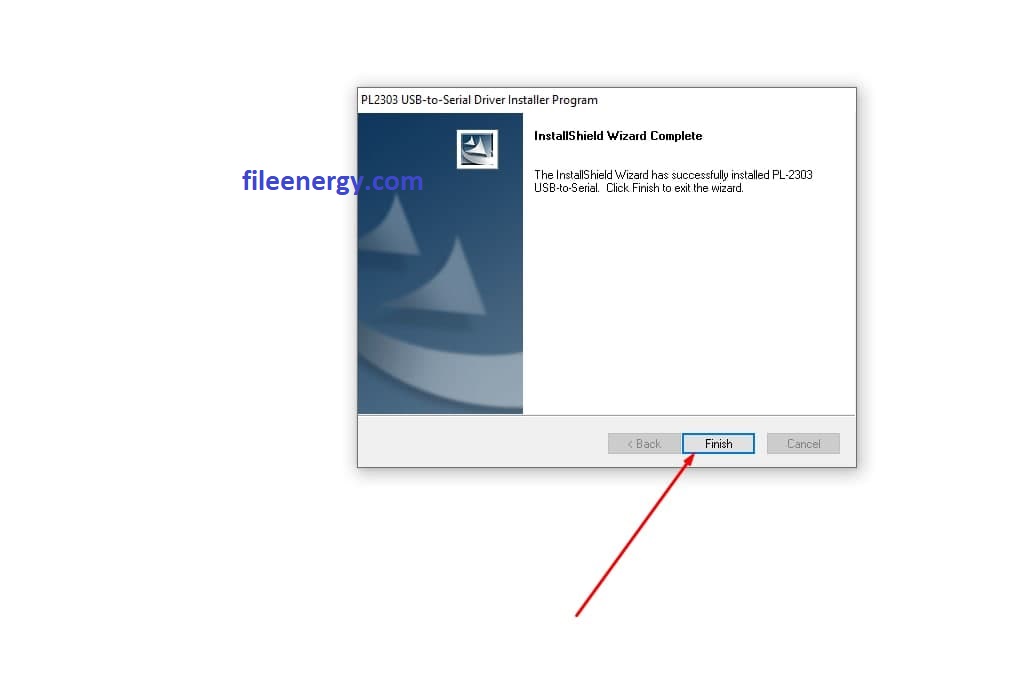

Нажимаем - Finish



Прошивка рации Retevis RB618 с помощью кабеля и программы





От производителя, в данные рации запрограммированы PMR частоты 16 каналов, первые 8 каналов разрешены в России, а с 9 по 16 запрещены.



Как выйти из ситуации?



1) Можно прописать первые 8 каналов дважды, тогда с 9 по 16 будут те же самые каналы, что и с 1 по 8

2) Прописать первые 8 каналов дважды, но с 9 по 16 установить субтоны (по сути это дополнительные частоты, позволяющие не влезать другим людям в разговор, если у них не будет такого кода)



Таблица частот PMR:

PMR 446

Канал Частота, МГц (шаг = 12,5 КГц)
1 446,00625
2 446,01875
3 446,03125
4 446,04375
5 446,05625
6 446,06875
7 446,08125
8 446,09375



3) С 1 по 8 канал прописать PMR, а с 9 по 16 LPD частоты



Таблица

LPD 433

Каналы располагаются на частотах от 433,075 МГц до 434,775 МГц с шагом в 25 кГц — всего 69 каналов.

Канал Частота (МГц) Канал Частота (МГц) Канал Частота (МГц)
1 433,075 24 433,650 47 434,225
2 433,100 25 433,675 48 434,250
3 433,125 26 433,700 49 434,275
4 433,150 27 433,725 50 434,300
5 433,175 28 433,750 51 434,325
6 433,200 29 433,775 52 434,350
7 433,225 30 433,800 53 434,375
8 433,250 31 433,825 54 434,400
9 433,275 32 433,850 55 434,425
10 433,300 33 433,875 56 434,450
11 433,325 34 433,900 57 434,475
12 433,350 35 433,925 58 434,500
13 433,375 36 433,950 59 434,525
14 433,400 37 433,975 60 434,550
15 433,425 38 434,000 61 434,575
16 433,450 39 434,025 62 434,600
17 433,475 40 434,050 63 434,625
18 433,500 41 434,075 64 434,650
19 433,525 42 434,100 65 434,675
20 433,550 43 434,125 66 434,700
21 433,575 44 434,150 67 434,725
22 433,600 45 434,175 68 434,750
23 433,625 46 434,200 69 434,775





LPD - это 69 каналов с разрешёнными частотами в России. Можно выбрать любые 8 каналов и прописать их с 9 по 16



Но тут есть нюанс!

В PMR разрешённая мощность 0,5 Ватт, а в LPD 10 мВт (0,01 Ватт), то есть получается небольшое превышение разрешённой мощности.

Сама рация имеет режим повышенной мощности 2 Ватта, который можно включить для каждого канала. Но для работы на такой мощности уже нужна лицензия.

Получается что два раза прописать по 8 PMR первых каналов будет максимально законным.

Остальные варианты представлены, только для ознакомления и не призываем вас их использовать!

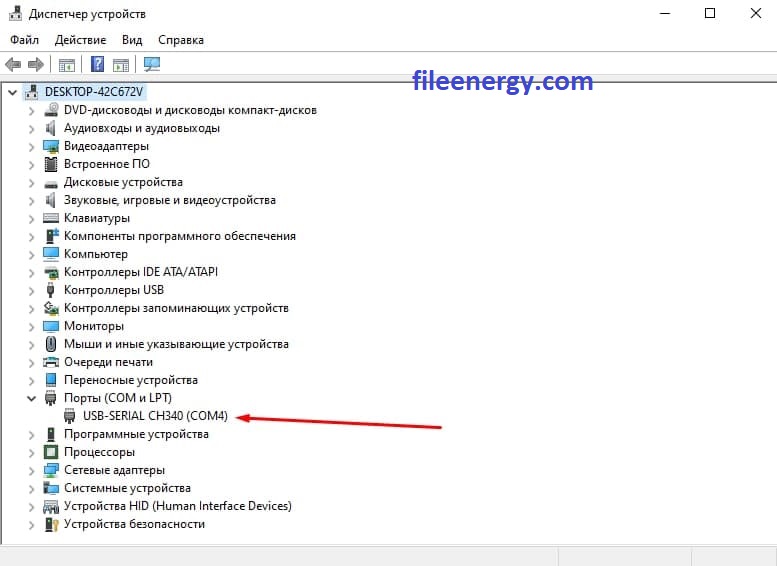

При подключения кабеля к компьютеры должен определиться COM порт, цифру этого порта нужно запомнить и выбрать в программе для прошивки.





Прошивка рации Retevis RB618 с помощью кабеля и программы

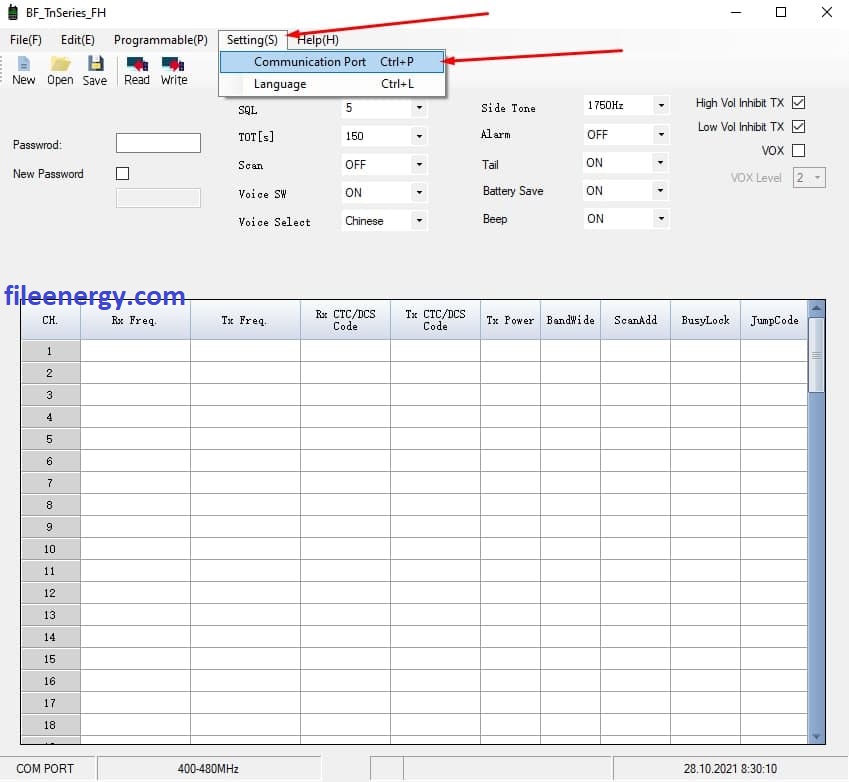

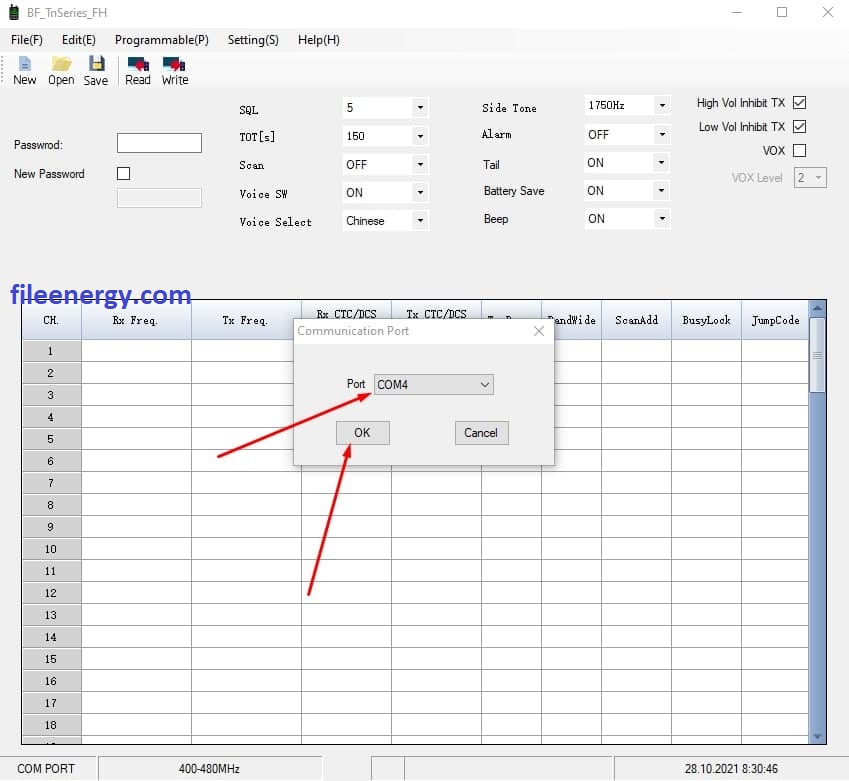

Выбираем ваш COM порт в программе.



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы

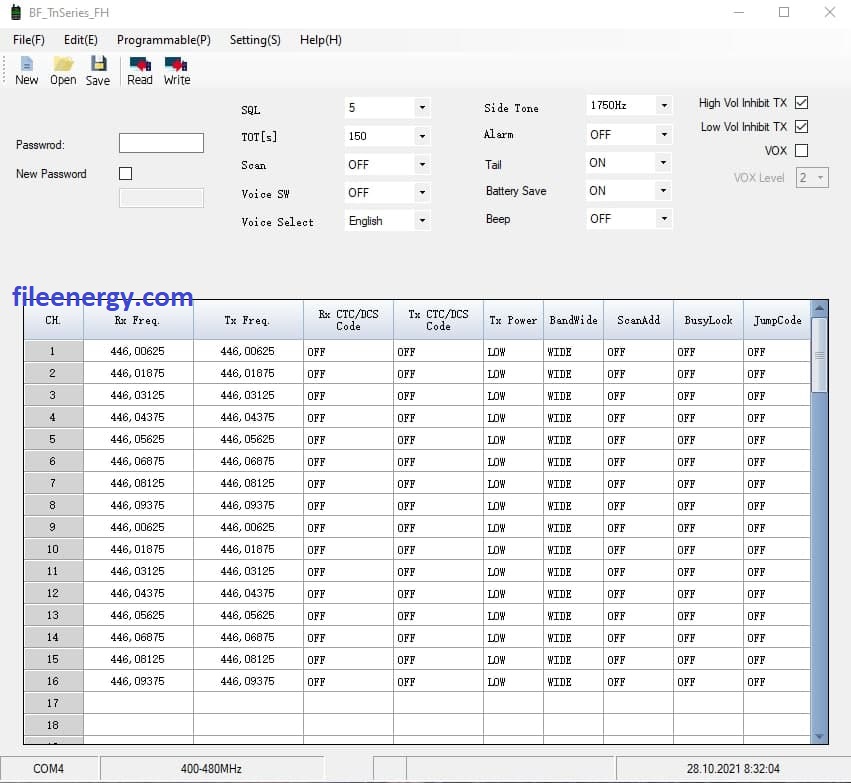

PMR 8 каналов повторяются дважды



Прошивка рации Retevis RB618 с помощью кабеля и программы

____________________________________________

Скачать таблицу для программы PMR





Можно внести вручную все частоты, обязательно ставить запятую вместо точки в разделении каждой доли частоты!

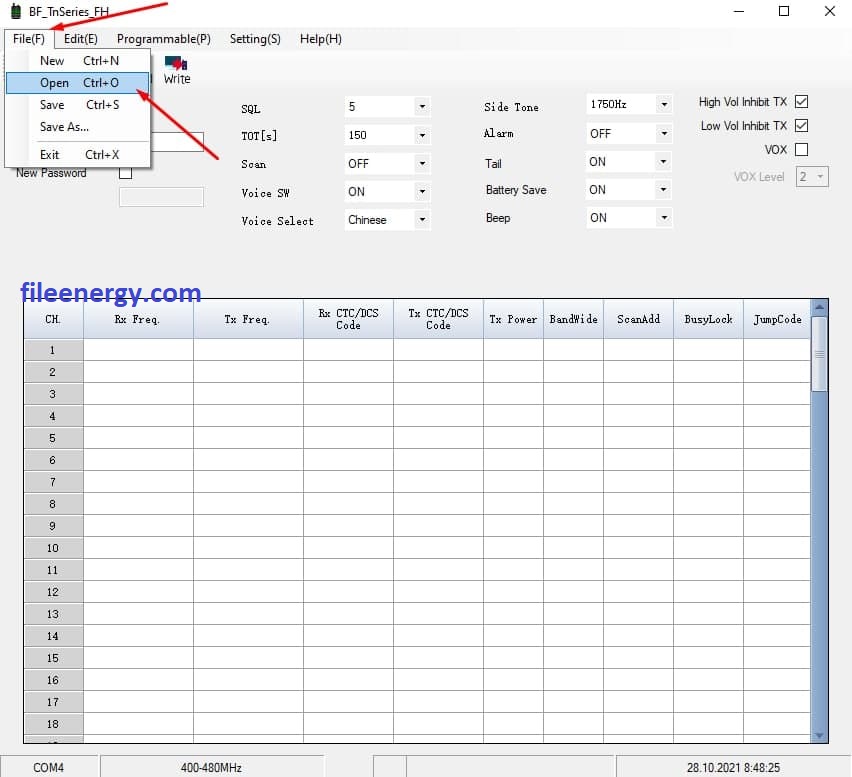

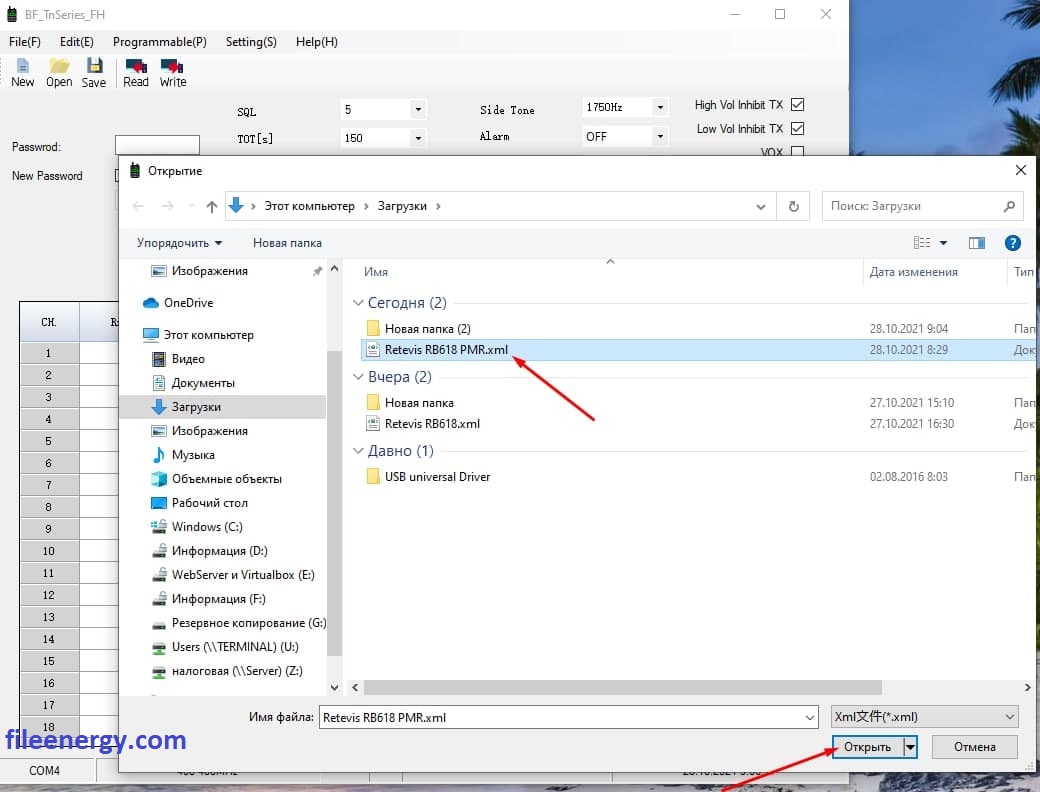

Или можно скачать таблицу и просто открыть её в программе.

Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы

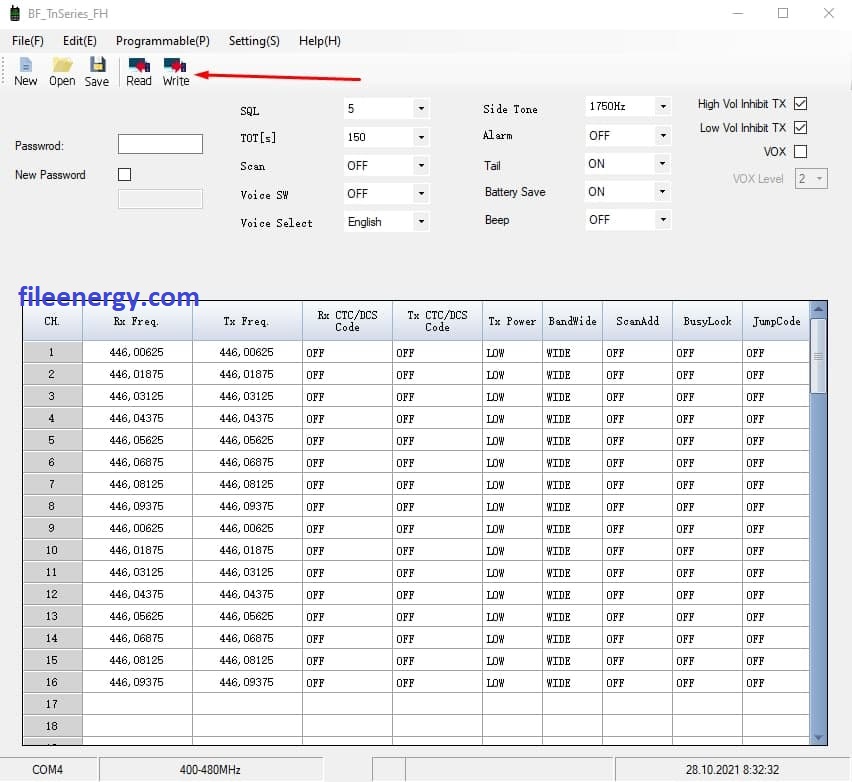

Подключаем рацию к компьютеру, включаем её и нажимаем - Write.

____________________________________________

Прошивка рации Retevis RB618 с помощью кабеля и программы

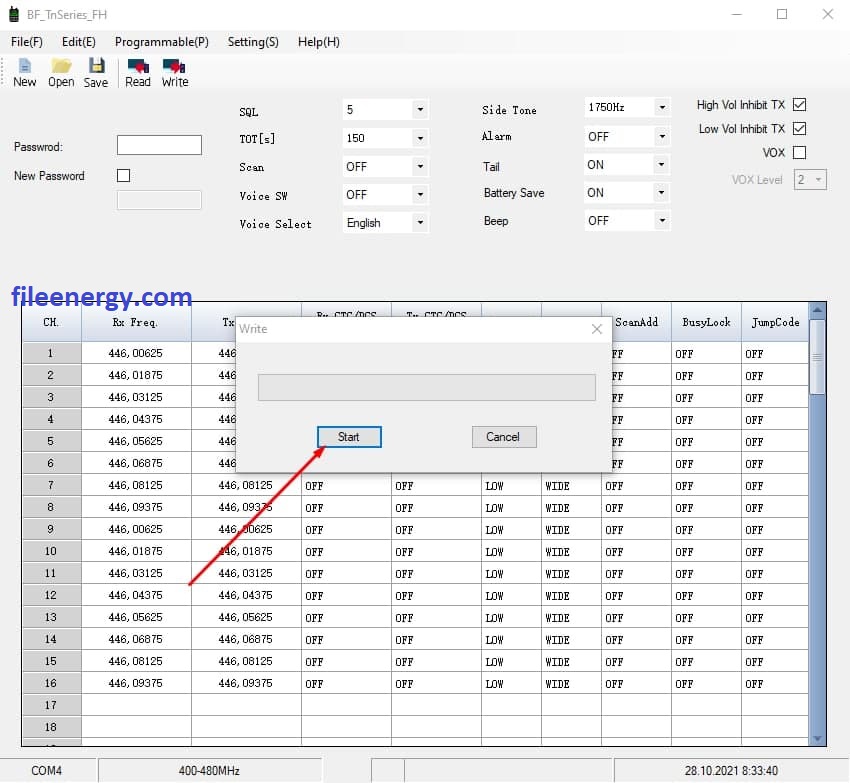

Затем нажимаем - Start



Прошивка рации Retevis RB618 с помощью кабеля и программы



Прошивка рации Retevis RB618 с помощью кабеля и программы

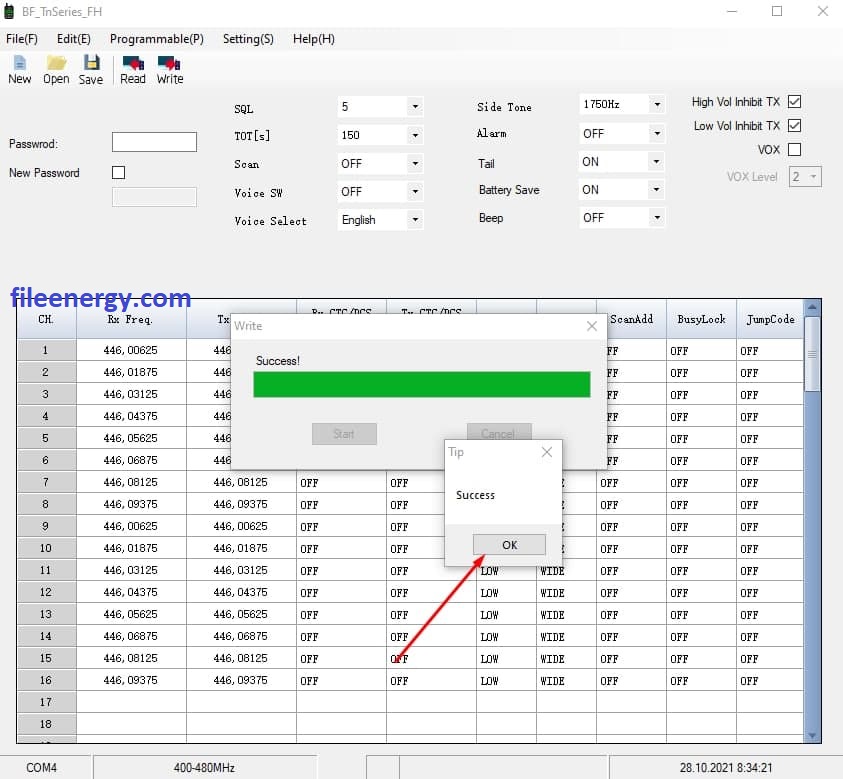

Нажимаем - OK



Прошивка рации Retevis RB618 с помощью кабеля и программы

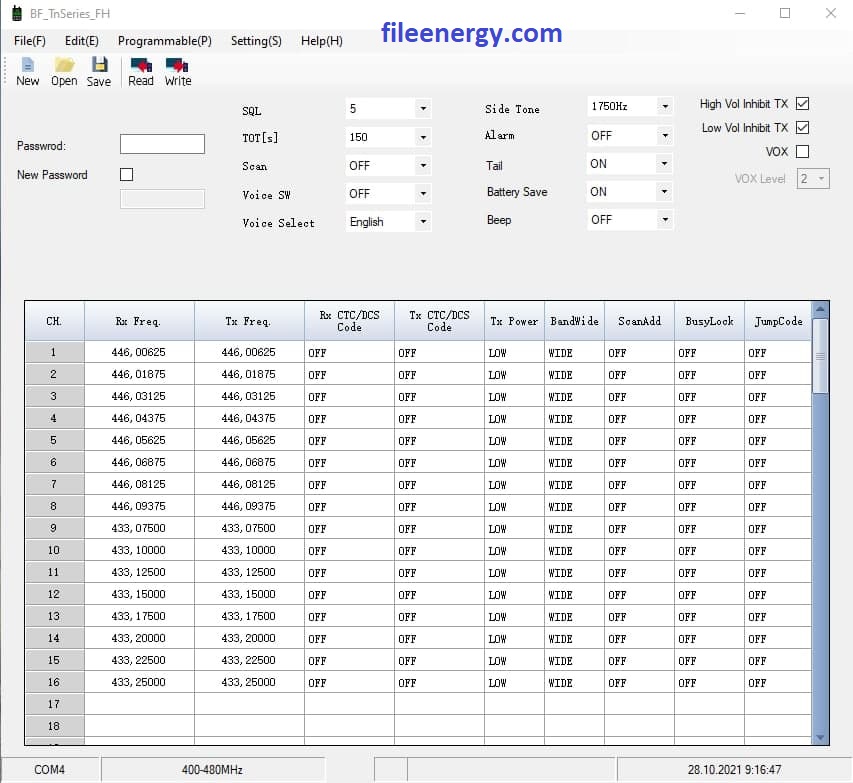

PMR и LPD (для примера использованы первые 8 каналов из 69 LPD)

Прошивка рации Retevis RB618 с помощью кабеля и программы



Скачать таблицу для программы PMR

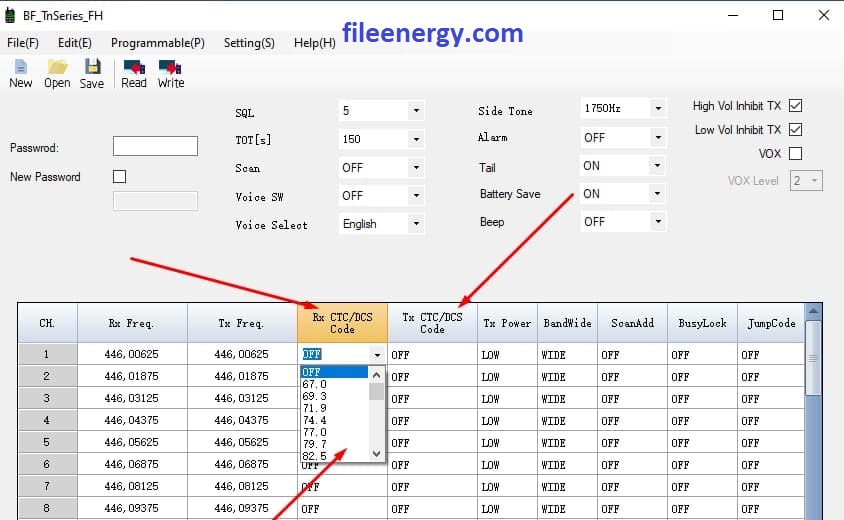

CTCSS/DCS



Эти коды позволяют разговаривать людям без возможности вмешательства других, у которых такой код не установлен, но слышать вас будут с других раций на этой частоте, просто не смогут ничего сказать.

Это не защита, а вроде как разделение, то есть на одном канале могут общаться разные группы людей и не мешать друг другу, установив разные субтоны на группу.

Нужно выбирать один и тот же субтон на приём и передачу.

Прошивка рации Retevis RB618 с помощью кабеля и программы

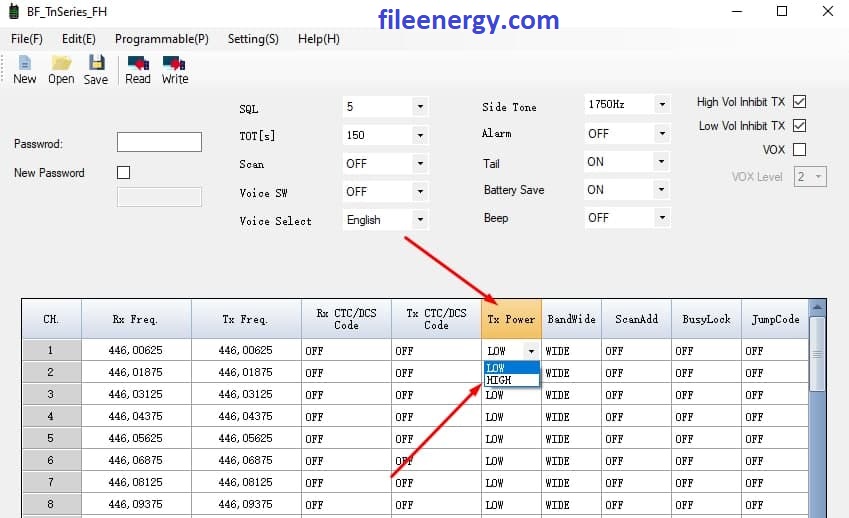

Мощность передатчика



LOW пониженная мощность 0,5 Ватт / HIGH 2 Ватта

Прошивка рации Retevis RB618 с помощью кабеля и программы



Остальные пункты меню:

Voice SW - включение и отключение голосового сопровождения

Voice Select - Выбор языка голосового сопровождения

Tail и Beep отвечают за звуковые сигналы нажатия клавиш и завершение передачи.



Лучше оставить как показано на скриншоте все пункты, так рация не будет доставать разными раздражающими звуками и голосовым сопровождением.
