Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

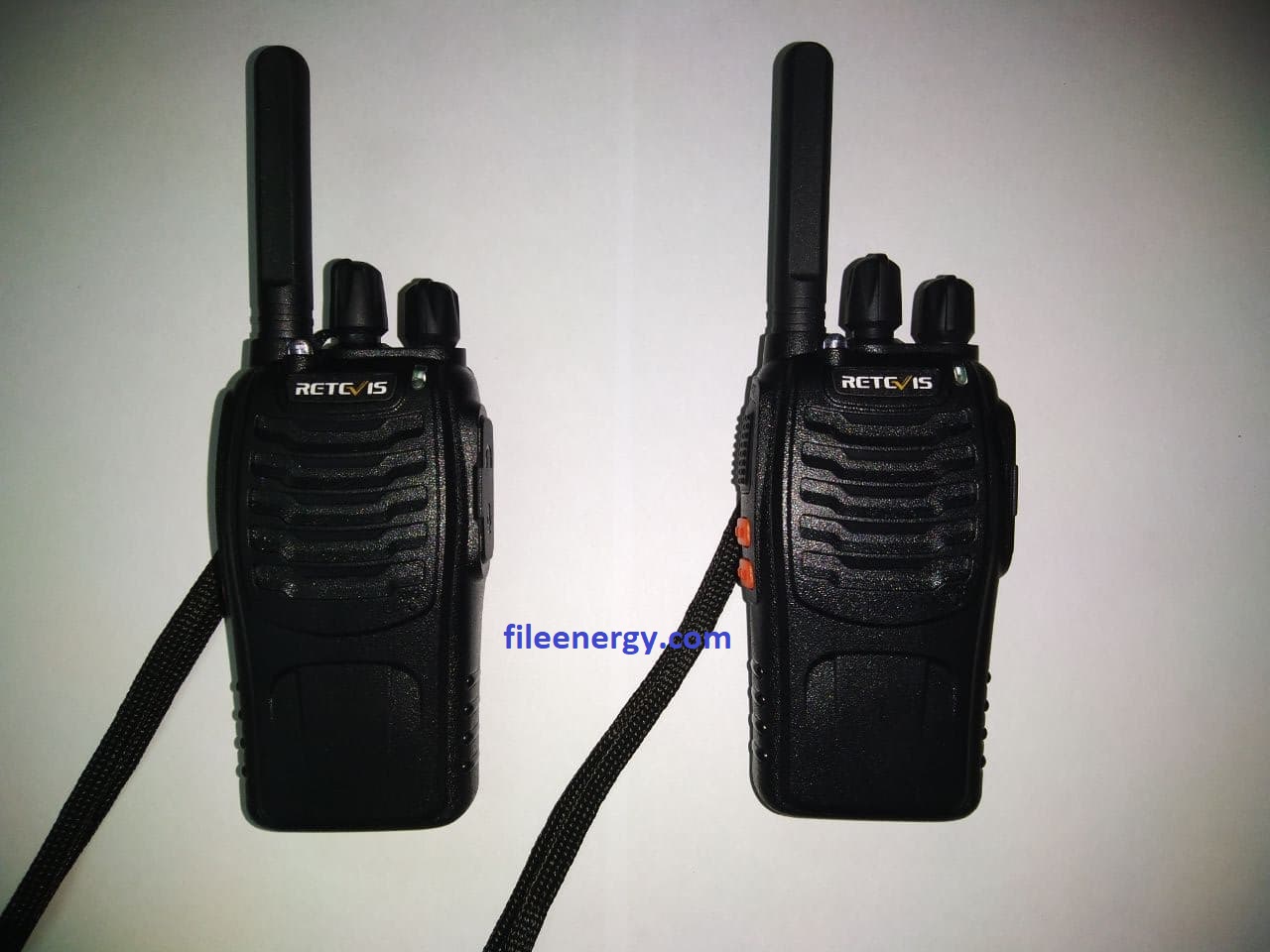

Данная модель раций - это обновлённая версия модели Retevis H777 и популярной модели Baofeng BF 888s, в общем изменения коснулись в первую очередь антенны, раньше она была съёмная, теперь нет. Так же, понизили максимальную мощность передатчика с 5 заявленных Ватт до 2. И по умолчанию, теперь прописаны частоты диапазона PMR. Этот диапазон разрешён как за рубежом, так и в России.

Ещё добавили режим пониженной мощности 0,5 Ватт и написали об этом по крышкой рации. Всё это делает данный комплект раций максимально легальным для использования в рамках законодательства. Но для России разрешены только первые 8 каналов из 16. Для этого рации необходимо запрограммировать специальным образом описанным ниже.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



>>> Купить такие рации <<<





Скачиваем драйвера и программу для прошивки:

Драйвера для прошивки

Программа для прошивки



Далее нам понадобится специальный кабель, он может быть в комплекте, но если вы выбрали позицию без кабеля, то его придётся докупать отдельно.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

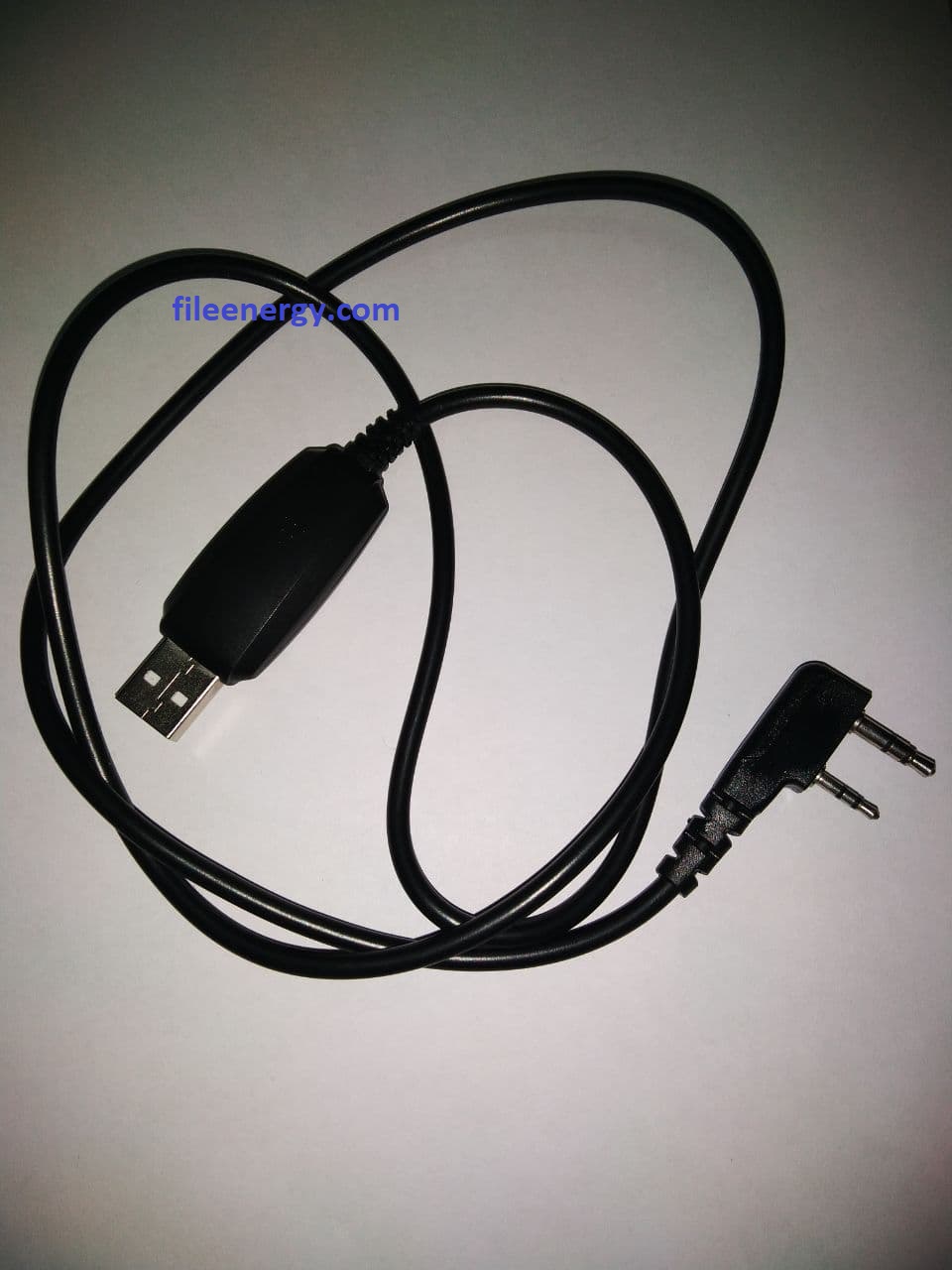

Кабель USB для прошивки и программирования рации Retevis

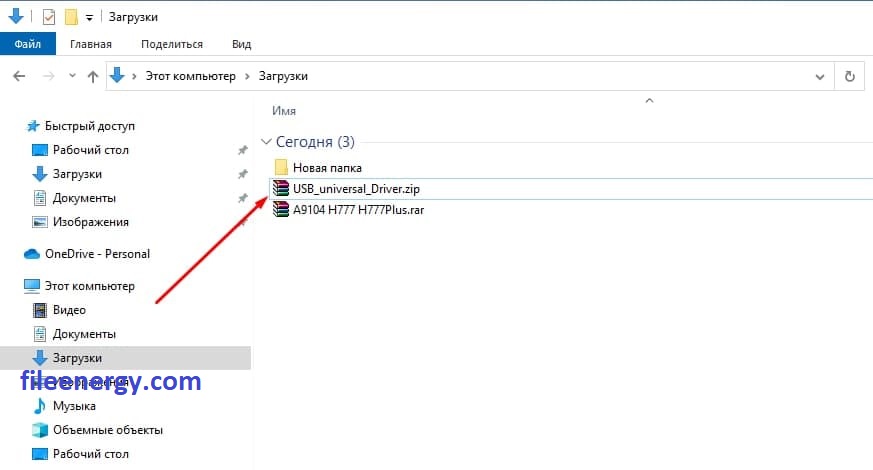

Скачиваем и устанавливаем драйвера:



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

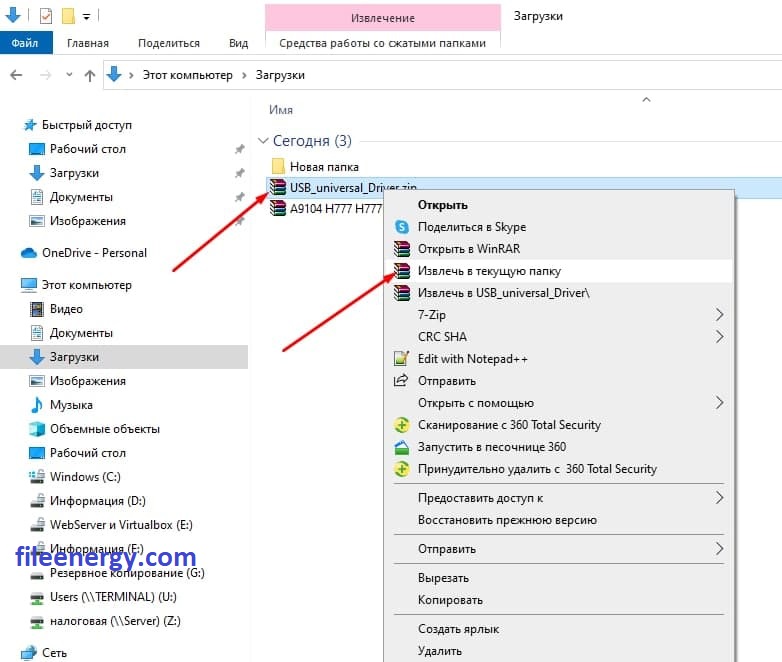

Распаковываем архив с драйверами.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

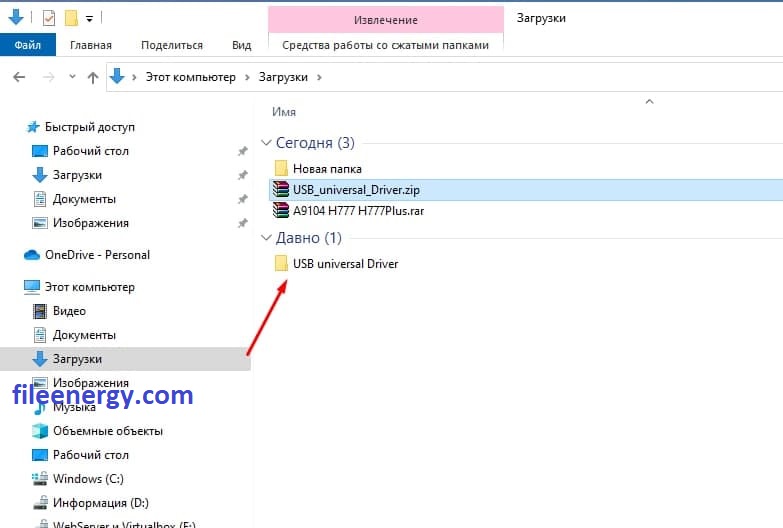

Заходим в папку.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Заходим в папку Windows.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

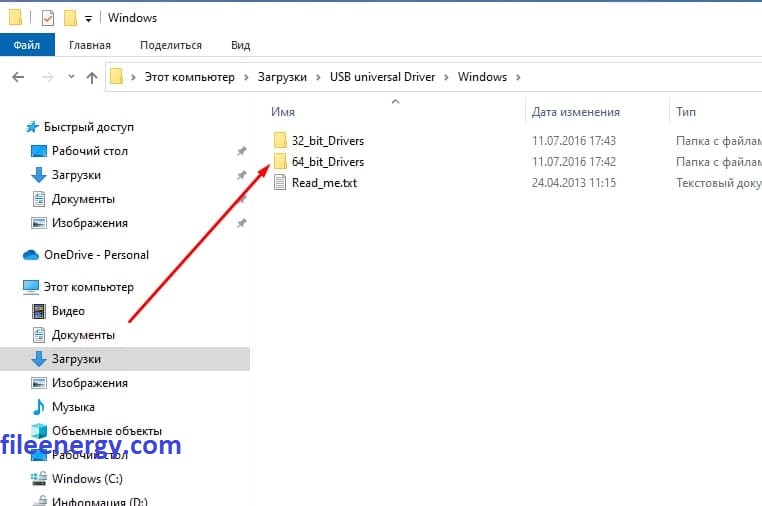

Выбираем вашу версию системы, в нашем случае это будет 64_bit.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

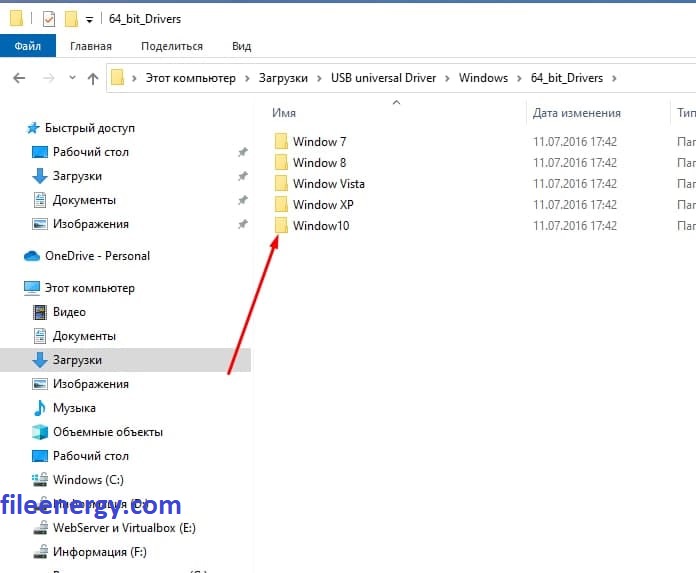

Выбираем версию операционной системы, в нашем случае это будет Windows 10.





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

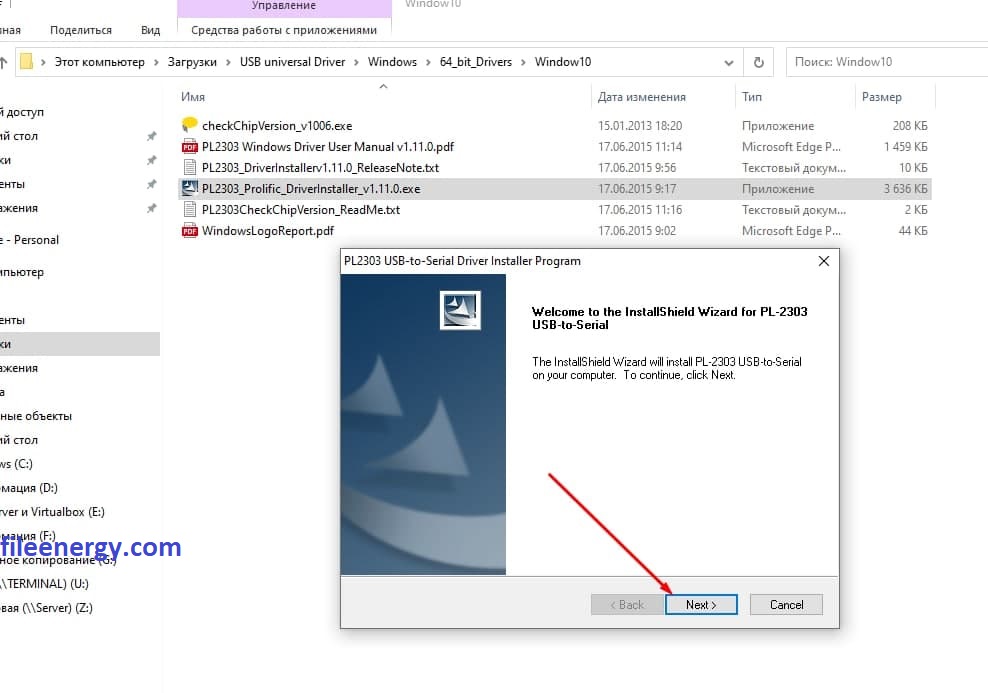

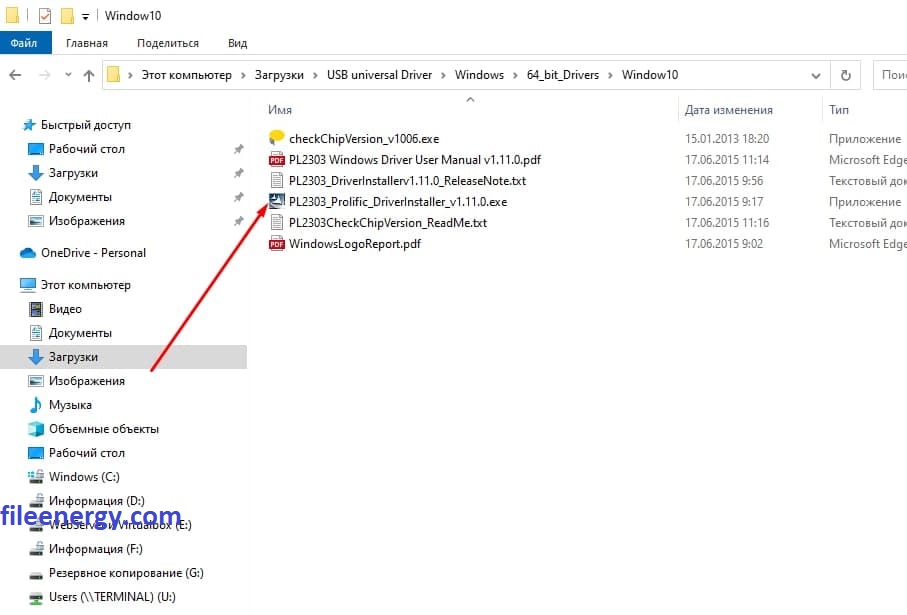

Запускаем файл для установки драйверов.





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Нажимаем - Next





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

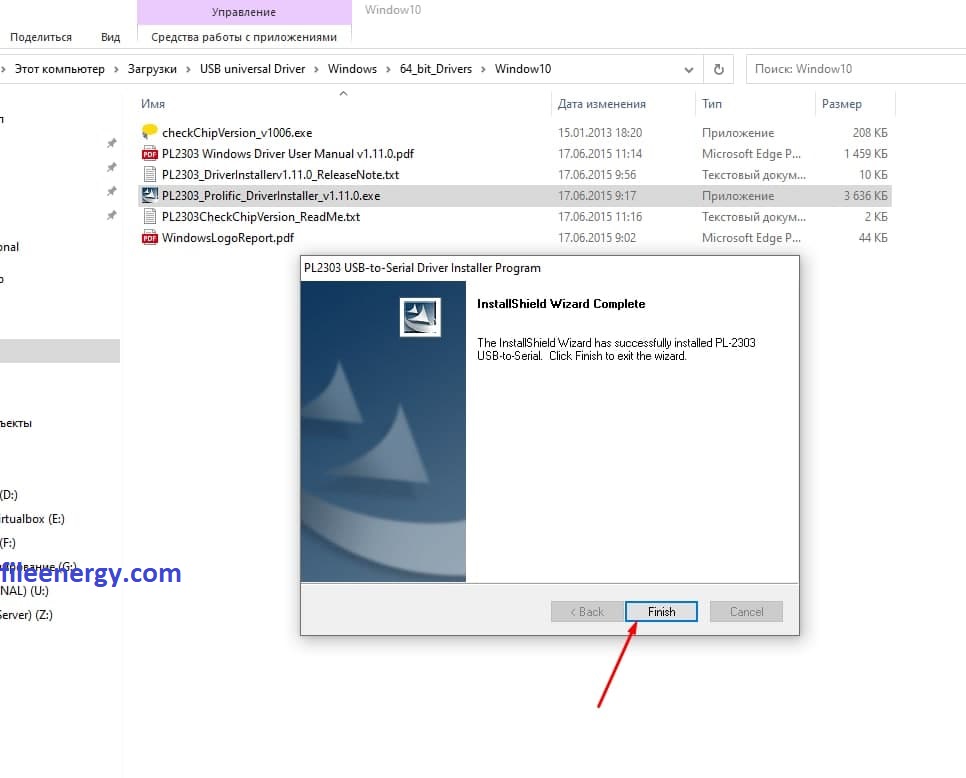

Нажимаем - Finish



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Скачиваем и устанавливаем программу для прошивки:

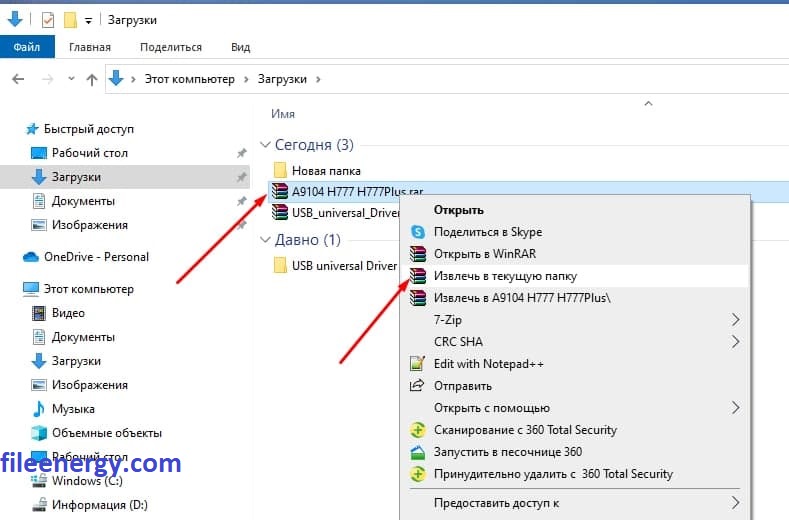

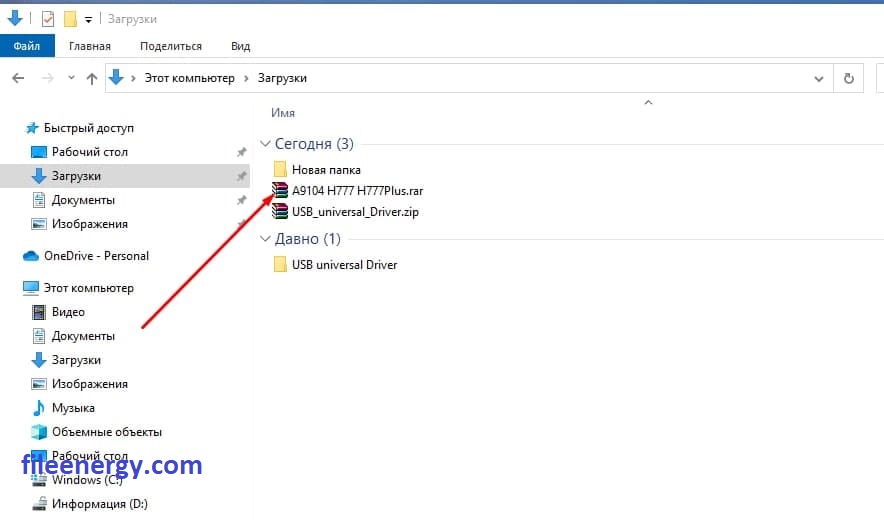

Распаковываем архив с программой.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

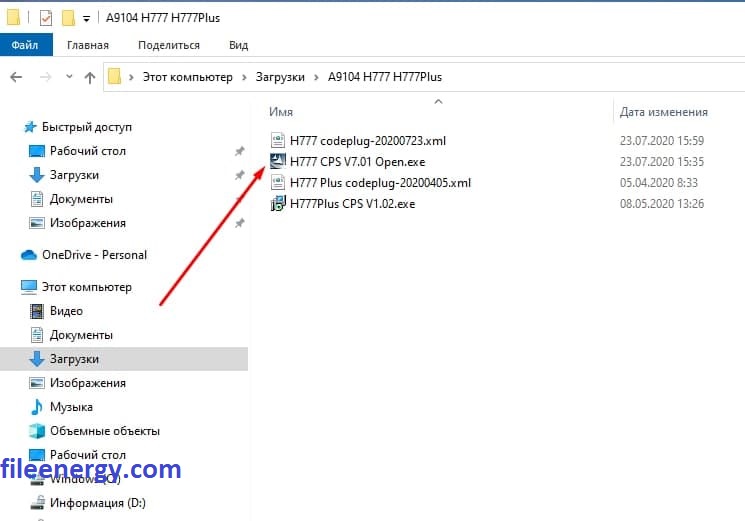

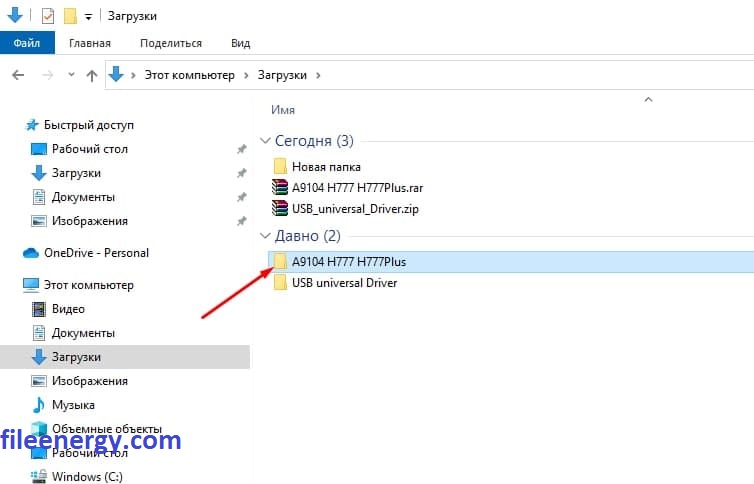

Заходим в папку с программой.





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

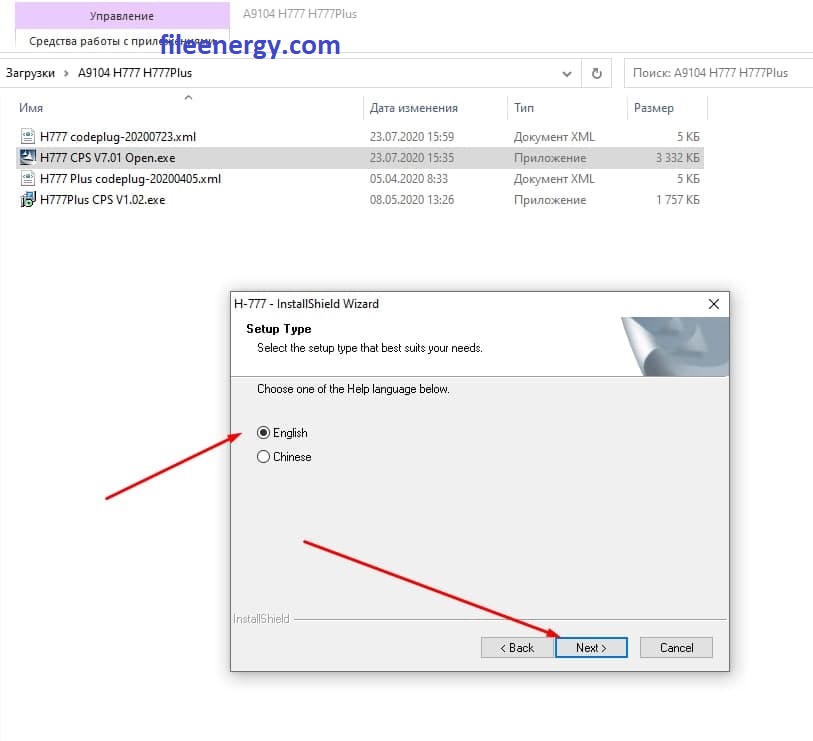

Запускаем файл установки, эта версия позволяет редактировать частоты каналов.





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

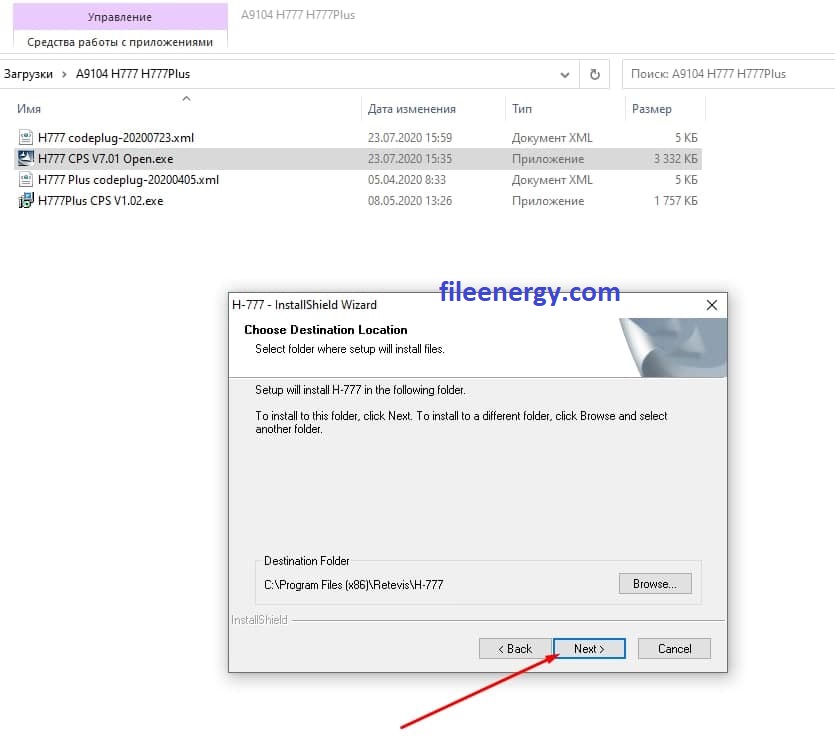

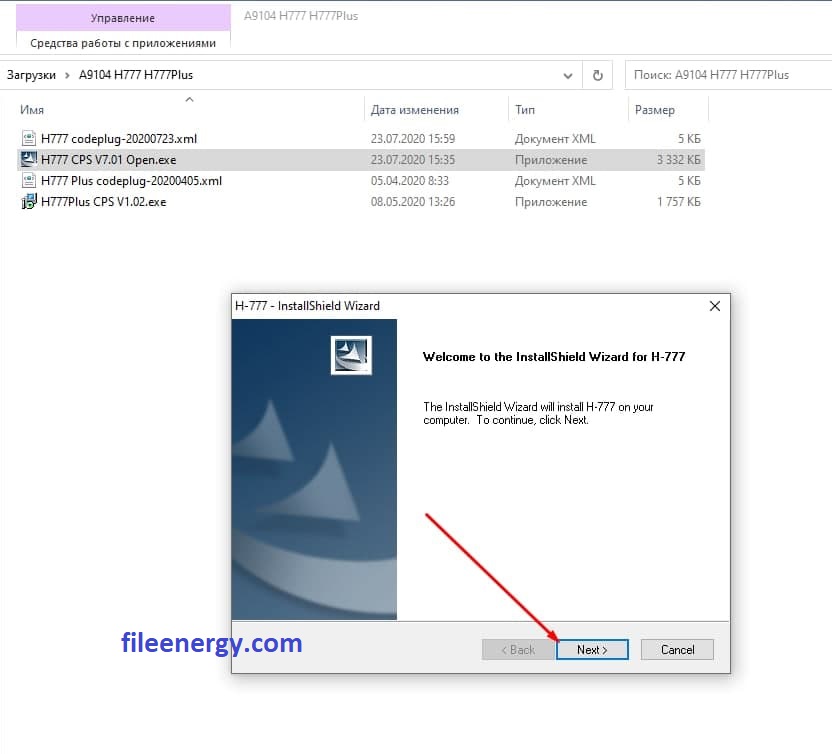

Нажимаем - Next





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Нажимаем - Next





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Нажимаем - Next





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

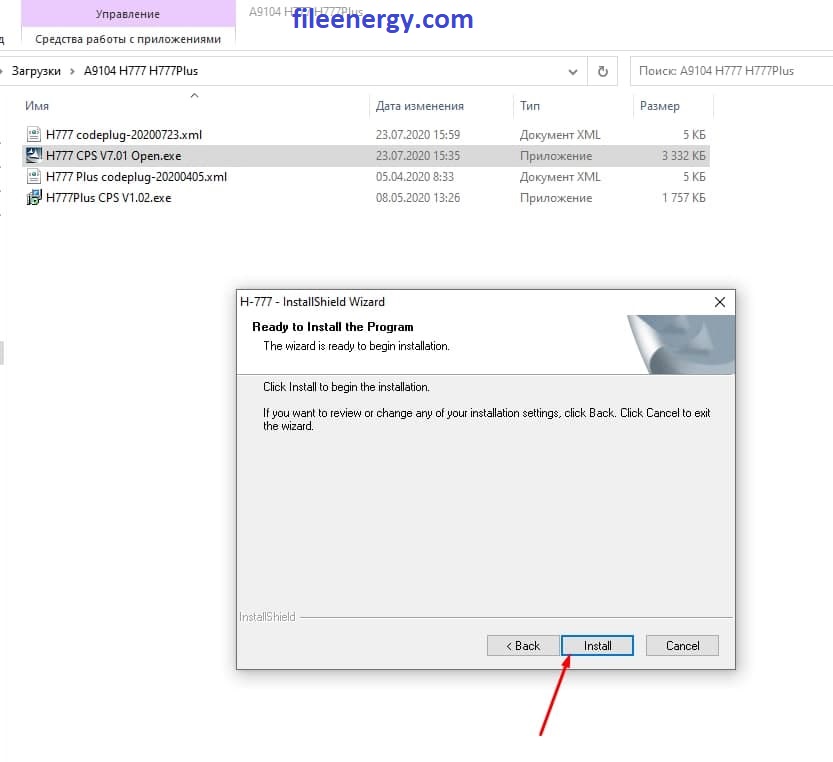

Нажимаем - install





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

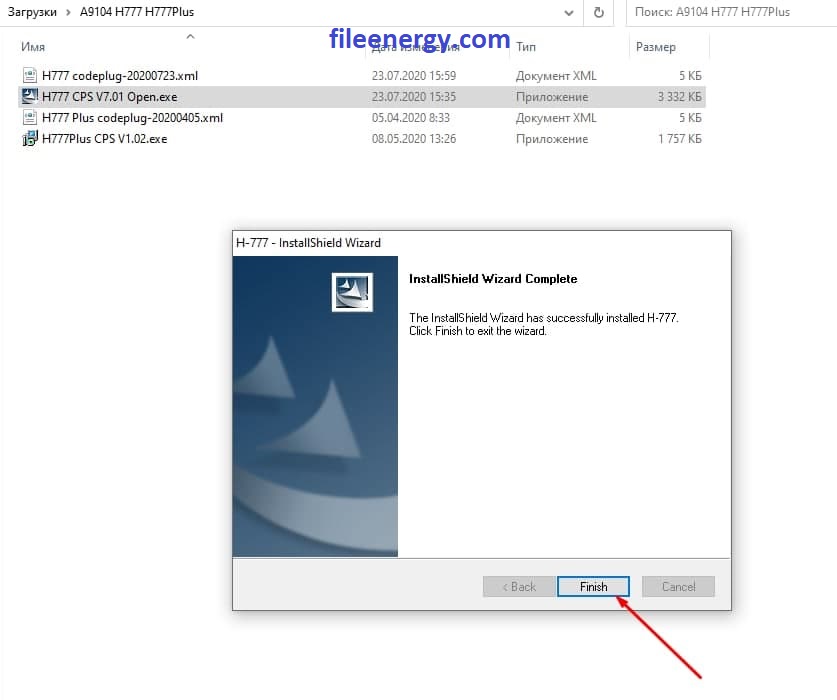

Нажимаем - Finish





Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



От производителя, в данные рации запрограммированы PMR частоты 16 каналов, первые 8 каналов разрешены в России, а с 9 по 16 запрещены.



Как выйти из ситуации?



1) Можно прописать первые 8 каналов дважды, тогда с 9 по 16 будут те же самые каналы, что и с 1 по 8

2) Прописать первые 8 каналов дважды, но с 9 по 16 установить субтоны (по сути это дополнительные частоты, позволяющие не влезать другим людям в разговор, если у них не будет такого кода)



Таблица частот PMR:

PMR 446

Канал Частота, МГц (шаг = 12,5 КГц)
1 446,00625
2 446,01875
3 446,03125
4 446,04375
5 446,05625
6 446,06875
7 446,08125
8 446,09375



3) С 1 по 8 канал прописать PMR, а с 9 по 16 LPD частоты



Таблица

LPD 433

Каналы располагаются на частотах от 433,075 МГц до 434,775 МГц с шагом в 25 кГц — всего 69 каналов.

Канал Частота (МГц) Канал Частота (МГц) Канал Частота (МГц)
1 433,075 24 433,650 47 434,225
2 433,100 25 433,675 48 434,250
3 433,125 26 433,700 49 434,275
4 433,150 27 433,725 50 434,300
5 433,175 28 433,750 51 434,325
6 433,200 29 433,775 52 434,350
7 433,225 30 433,800 53 434,375
8 433,250 31 433,825 54 434,400
9 433,275 32 433,850 55 434,425
10 433,300 33 433,875 56 434,450
11 433,325 34 433,900 57 434,475
12 433,350 35 433,925 58 434,500
13 433,375 36 433,950 59 434,525
14 433,400 37 433,975 60 434,550
15 433,425 38 434,000 61 434,575
16 433,450 39 434,025 62 434,600
17 433,475 40 434,050 63 434,625
18 433,500 41 434,075 64 434,650
19 433,525 42 434,100 65 434,675
20 433,550 43 434,125 66 434,700
21 433,575 44 434,150 67 434,725
22 433,600 45 434,175 68 434,750
23 433,625 46 434,200 69 434,775





LPD - это 69 каналов с разрешёнными частотами в России. Можно выбрать любые 8 каналов и прописать их с 9 по 16



Но тут есть нюанс!

В PMR разрешённая мощность 0,5 Ватт, а в LPD 10 мВт (0,01 Ватт), то есть получается небольшое превышение разрешённой мощности.

Сама рация имеет режим повышенной мощности 2 Ватта, который можно включить для каждого канала. Но для работы на такой мощности уже нужна лицензия.

Получается что два раза прописать по 8 PMR первых каналов будет максимально законным.

Остальные варианты представлены, только для ознакомления и не призываем вас их использовать!

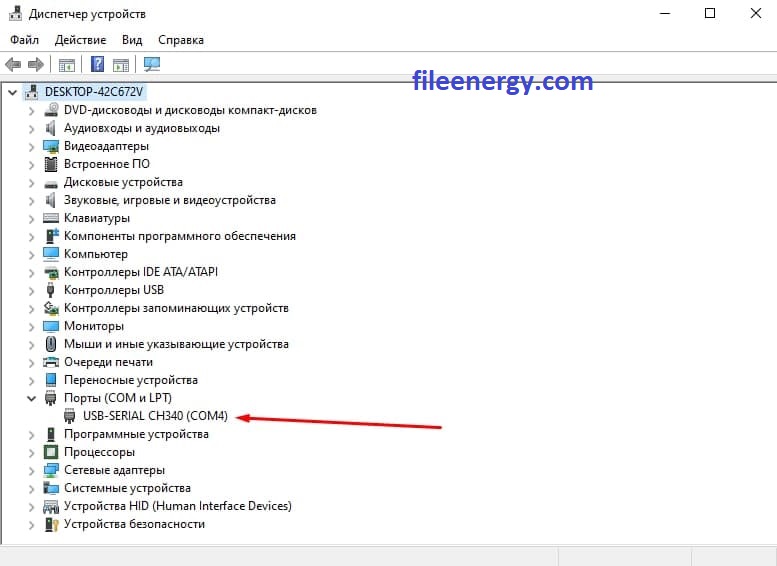

При подключения кабеля к компьютеры должен определиться COM порт, цифру этого порта нужно запомнить и выбрать в программе для прошивки.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

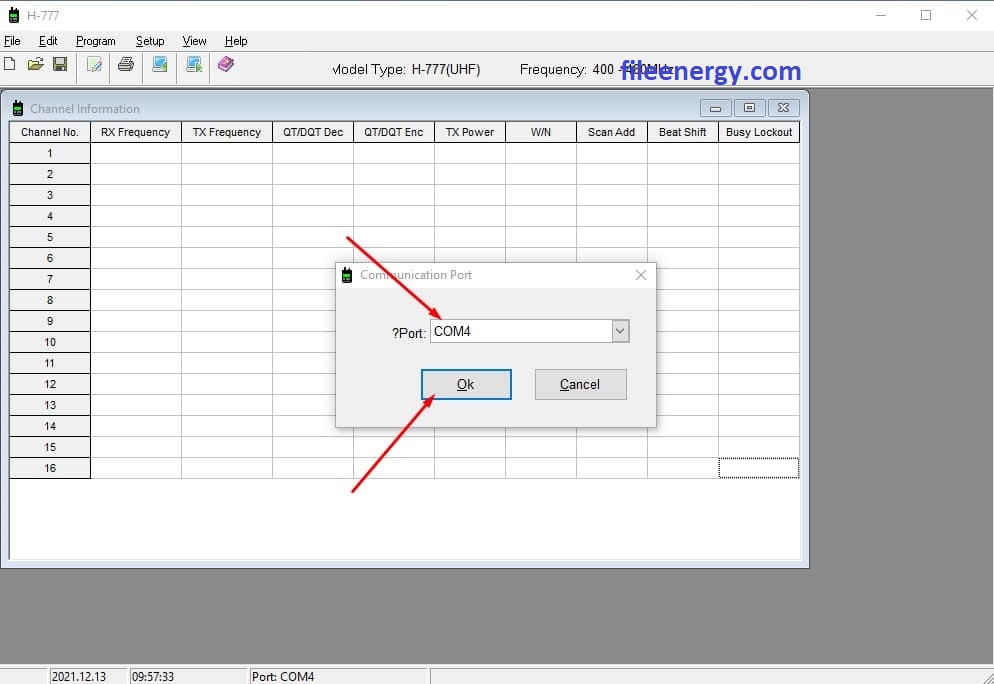

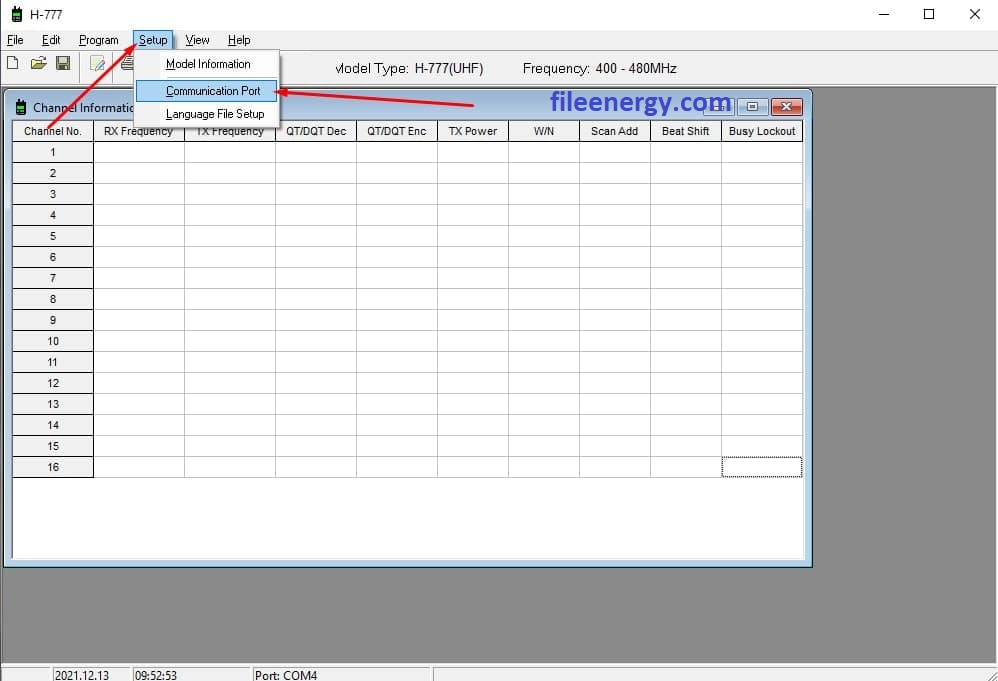

Выбираем ваш COM порт в программе:



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

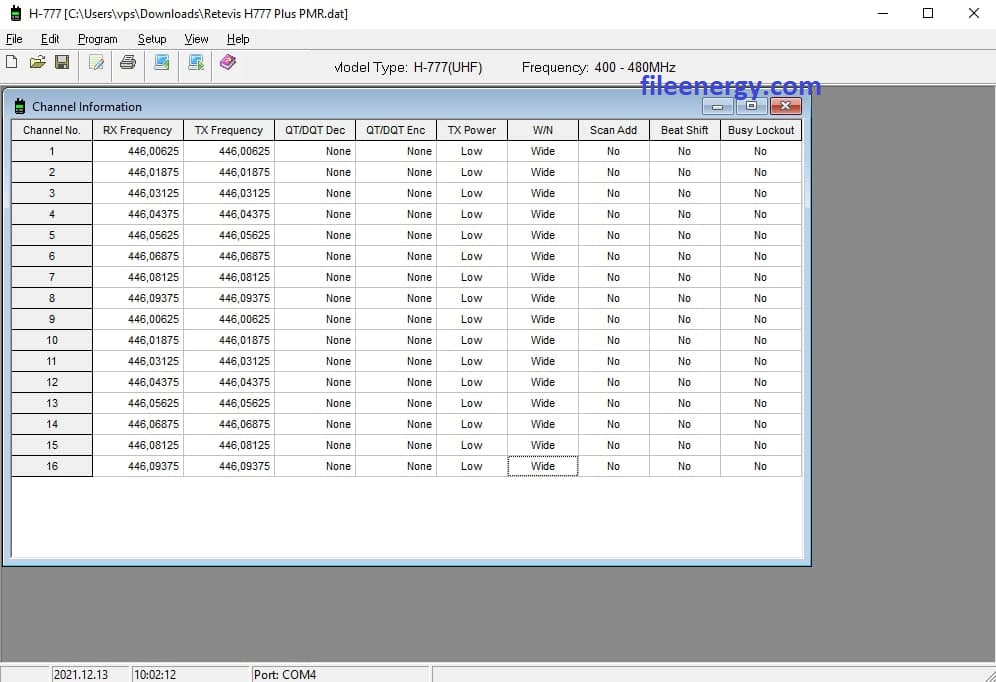

PMR 8 каналов повторяются дважды



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Скачать таблицу для программы PMR





Можно внести вручную все частоты, обязательно ставить запятую вместо точки в разделении каждой доли частоты!

Или можно скачать таблицу и просто открыть её в программе.





Нажимаем - Open



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

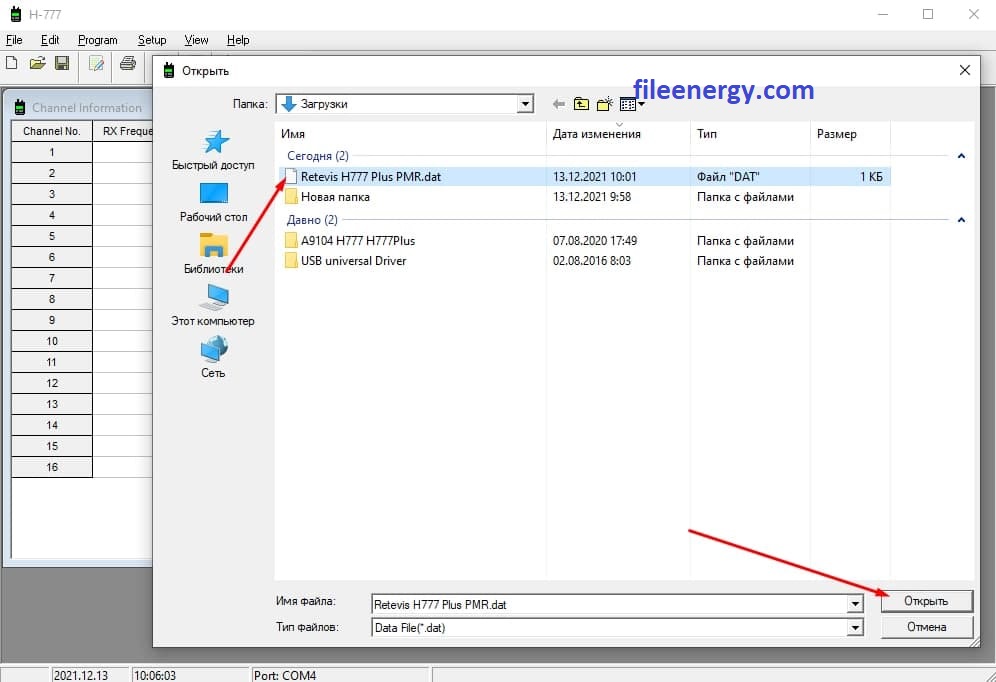

Выбираем скаченный файл с таблицей частот и нажимаем - Открыть



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

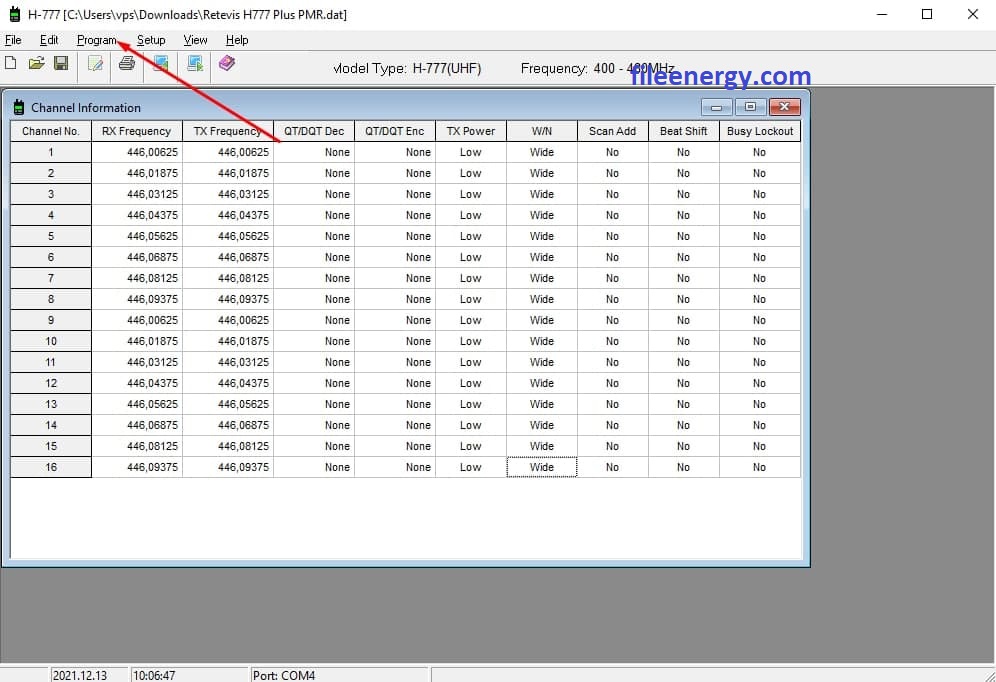

Нажимаем Program



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

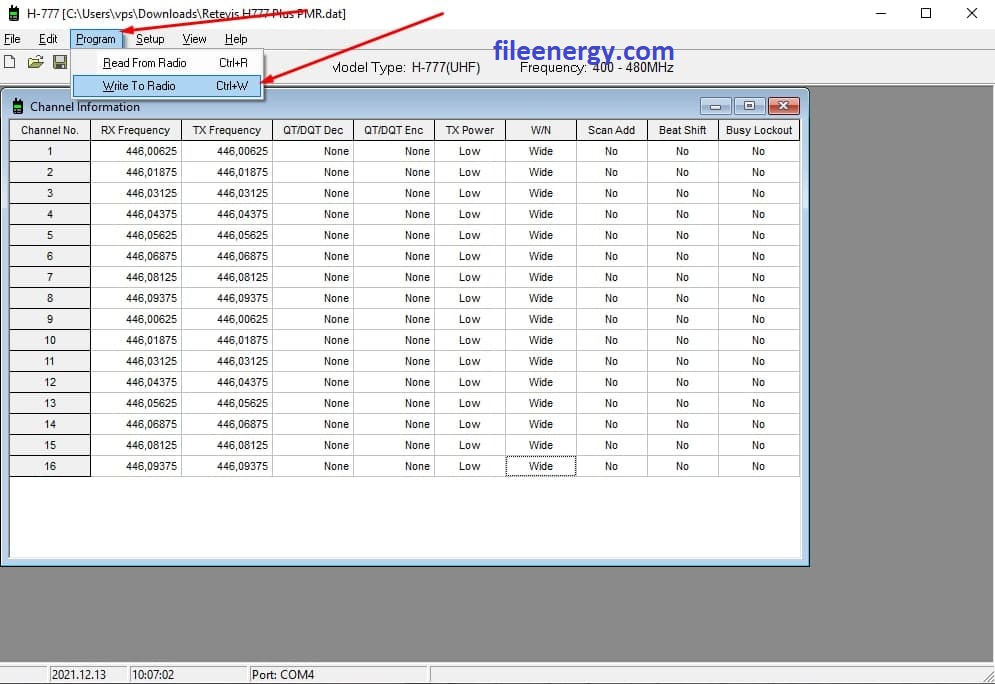

Выбираем - Write To Radio



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

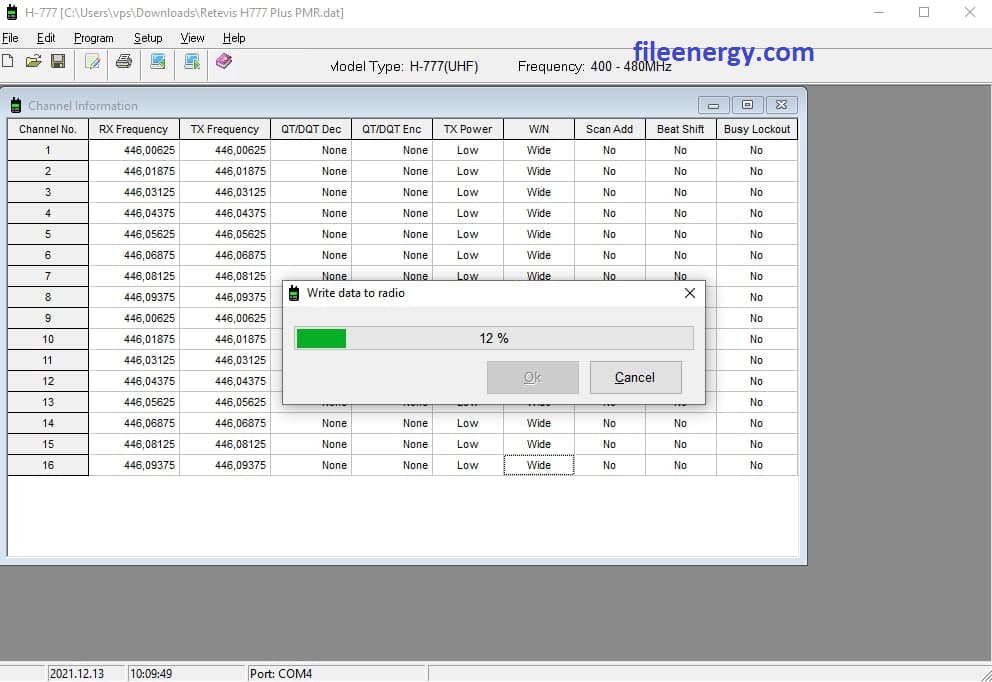

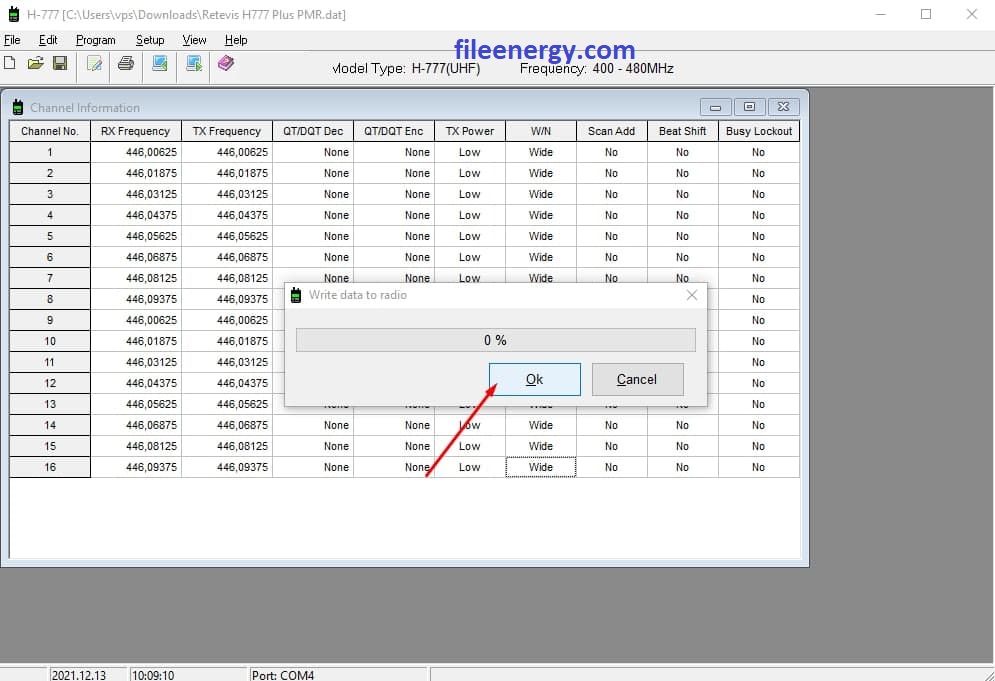

Нажимаем - Ok



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

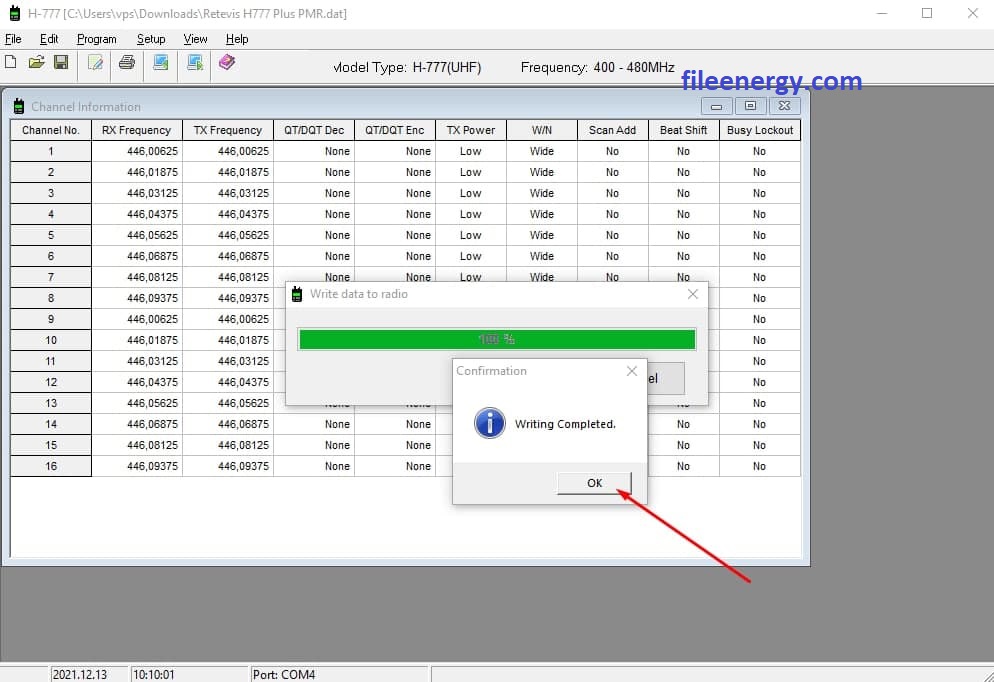

Нажимаем - OK



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Всё процесс записи завершён.

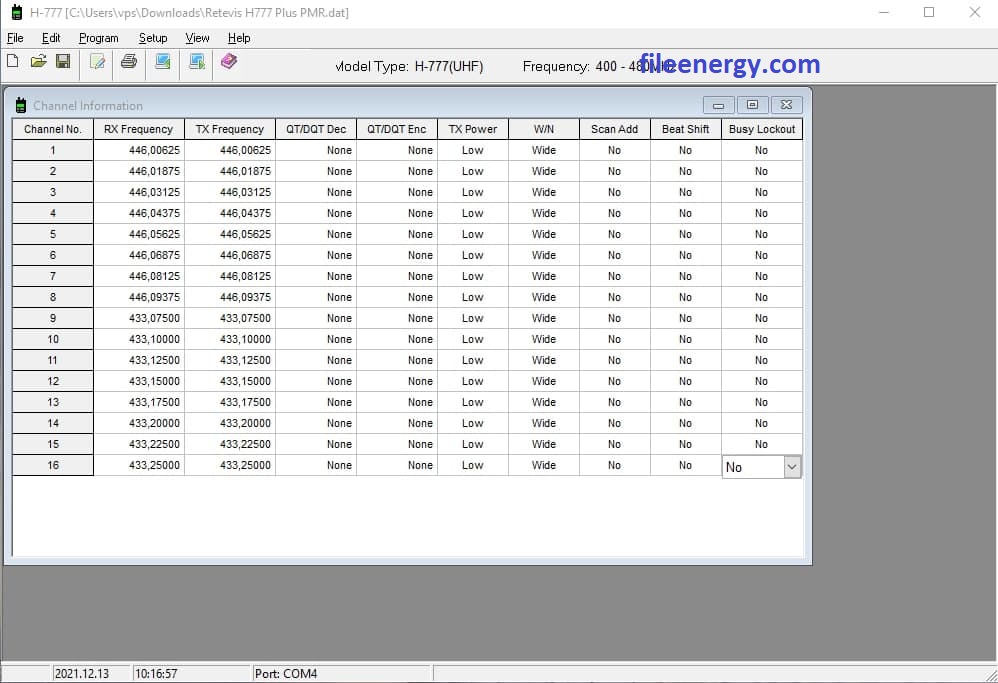

PMR и LPD (для примера использованы первые 8 каналов из 69 LPD)



Вариант при котором используются разные частоты, по сути можно выбрать любые 8 каналов LPD из 69.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля



Скачать таблицу для программы PMR и LPD





Вариант с установкой субтонов на каланы:



Эти коды позволяют разговаривать людям без возможности вмешательства других, у которых такой код не установлен, но слышать вас будут с других раций на этой частоте, просто не смогут ничего сказать.

Это не защита, а вроде как разделение, то есть на одном канале могут общаться разные группы людей и не мешать друг другу, установив разные субтоны на группу.

Нужно выбирать один и тот же субтон на приём и передачу.

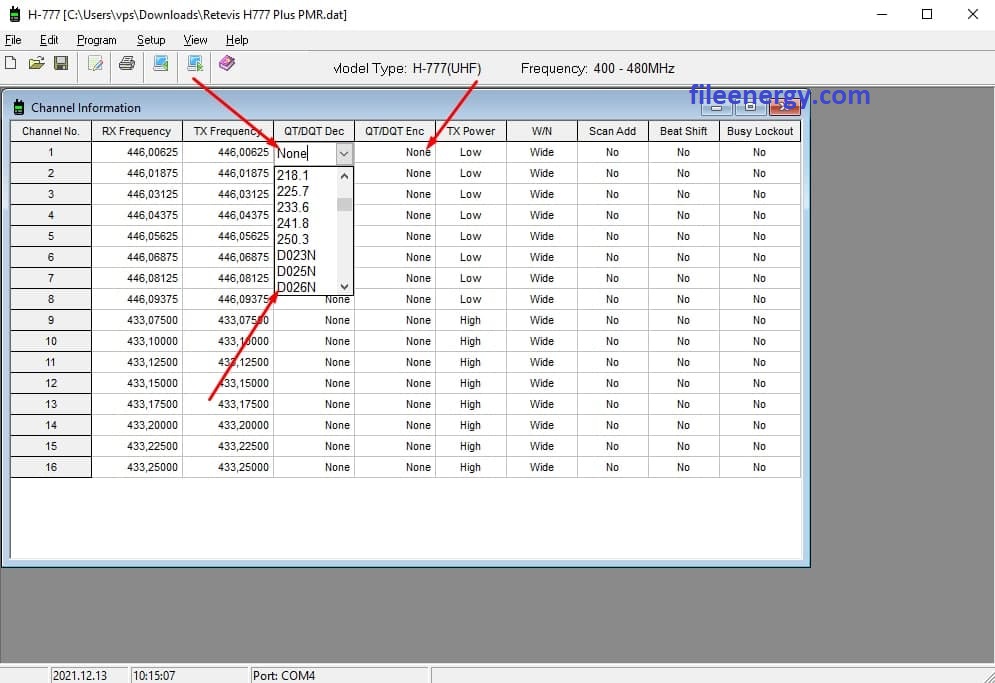

В этих двух местах нужно выбрать один и тот же субтон из списка.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля

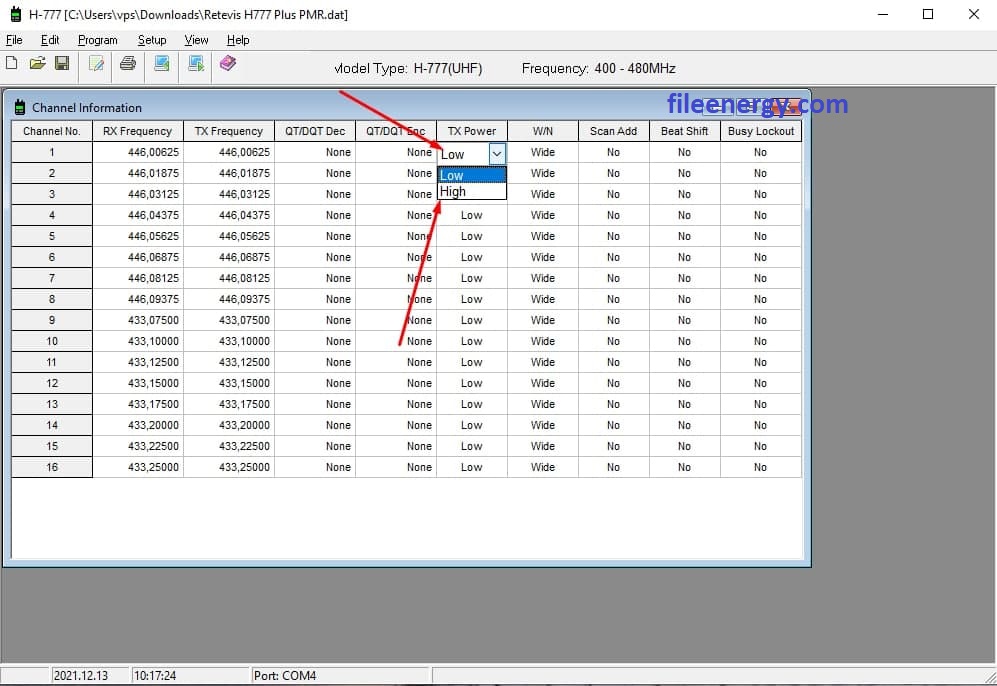

Мощность передатчика



LOW пониженная мощность 0,5 Ватт / HIGH 2 Ватта



На каждом канале можно выбрать с какой мощностью рация будет передавать сигнал.



Прошивка (программирование) рации Retevis H777 Plus с помощью кабеля
