Невидимые волны: как фильтры ПАВ и ОАВ формируют мир современной электроники

Каждый раз, когда я беру в руки смартфон, включаю навигатор или переключаю каналы телевизора, ловлю себя на мысли: большинство людей даже не подозревают, какие сложнейшие устройства работают внутри этих приборов. Речь идет об акустоэлектронных фильтрах - тех самых компонентах, которые отвечают за чистоту сигнала и точность его передачи. За последние двадцать лет я неоднократно сталкивался с задачами проектирования таких фильтров, и могу сказать честно: это одна из самых увлекательных областей прикладной физики.

Физические основы: когда звук становится электричеством

В основе работы ПАВ-фильтров (фильтров на поверхностных акустических волнах) и ОАВ-фильтров (на объемных акустических волнах) лежит пьезоэлектрический эффект. Суть проста и элегантна одновременно: определенные кристаллические материалы способны преобразовывать механические колебания в электрические сигналы и наоборот. Кварц, ниобат лития, танталат лития - эти материалы стали настоящими рабочими лошадками современной акустоэлектроники.

Поверхностная акустическая волна распространяется вдоль поверхности пьезоэлектрической подложки, проникая на глубину всего одной-двух длин волн. Скорость такой волны составляет примерно 3000-4000 м/с, что в сто тысяч раз меньше скорости электромагнитной волны. Именно это свойство позволяет создавать невероятно компактные устройства. Если бы фильтр на частоту 1 ГГц делали на основе электромагнитных волн, его размеры измерялись бы десятками сантиметров. ПАВ-фильтр на ту же частоту помещается на чипе размером несколько миллиметров.

Объемные волны ведут себя иначе. Они проходят сквозь весь объем материала, отражаясь от его границ. ОАВ-фильтры, особенно резонаторы типа FBAR (Film Bulk Acoustic Resonator), используют тонкие пьезоэлектрические пленки толщиной от сотен нанометров до нескольких микрон. Резонансная частота такого устройства обратно пропорциональна толщине пленки, что открывает путь к созданию фильтров на частоты свыше 10 ГГц.

Архитектура ПАВ-фильтров: встречно-штыревые преобразователи

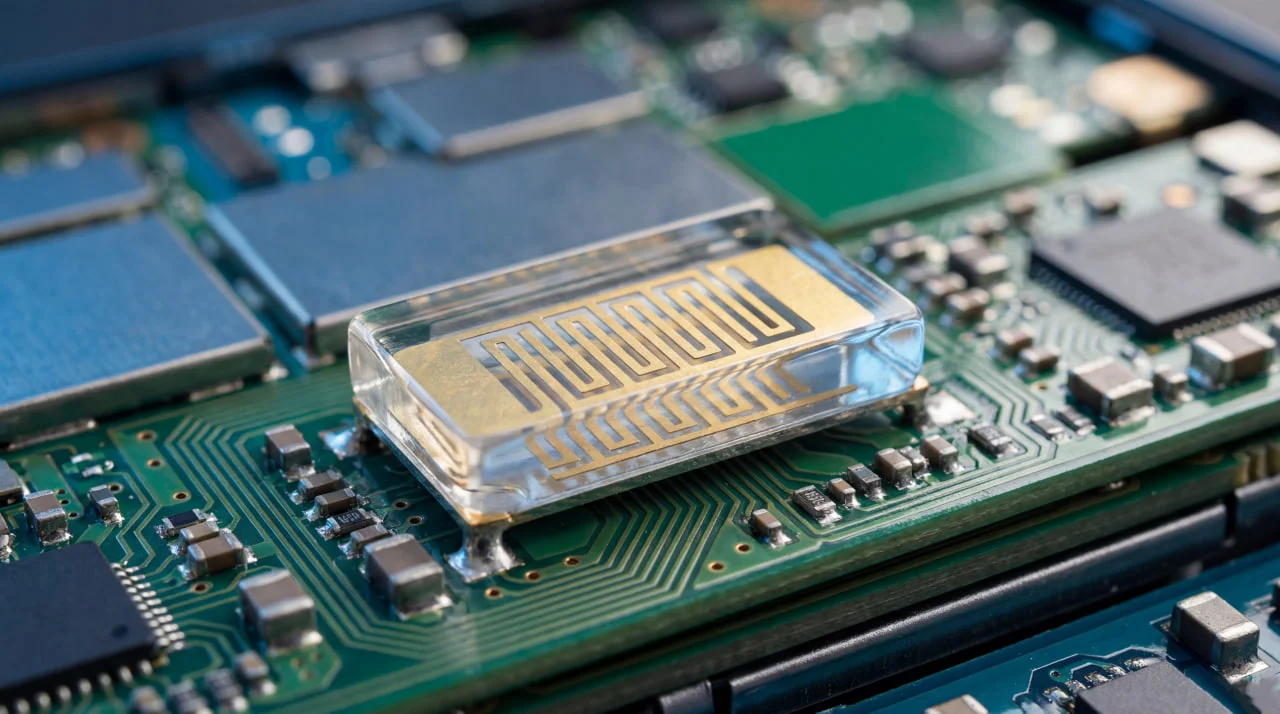

Сердцем любого ПАВ-устройства служит встречно-штыревой преобразователь, или ВШП. По сути это система металлических электродов, нанесенных на поверхность пьезоэлектрического кристалла в виде чередующихся полосок, напоминающих переплетенные пальцы двух рук. Когда к ВШП прикладывается переменное напряжение, возникает механическая деформация подложки - рождается акустическая волна.

Центральная частота фильтра определяется периодом электродной структуры. Для частоты 1 ГГц шаг электродов составляет около 1 микрона. Ширина каждого электрода - примерно 0,5 микрона. Это на грани возможностей оптической литографии, и производители постоянно балансируют между требованиями к точности и стоимостью технологического процесса.

Классическая схема ПАВ-фильтра включает два преобразователя: входной и выходной. Входной ВШП генерирует волну, которая распространяется по поверхности кристалла и достигает выходного преобразователя, где снова превращается в электрический сигнал. Частотная характеристика такого устройства определяется геометрией электродов, их количеством и взаимным расположением.

Однако простейшая двухпортовая конструкция обладает существенным недостатком - сравнительно низкой крутизной склонов амплитудно-частотной характеристики. Для получения более селективного фильтра применяют так называемую лестничную топологию, где несколько резонаторов соединяются последовательно и параллельно. Каждый дополнительный каскад улучшает избирательность, но увеличивает потери и габариты устройства.

Технология FBAR: прорыв в СВЧ-диапазон

Когда требования к рабочей частоте превышают 2-3 ГГц, традиционные ПАВ-фильтры начинают сдавать позиции. Размеры электродов становятся слишком малыми, потери растут, а производство усложняется многократно. Здесь на сцену выходят объемно-акустические резонаторы FBAR.

Конструкция FBAR на первый взгляд проста: тонкая пьезоэлектрическая пленка (чаще всего нитрид алюминия, AlN) зажата между двумя металлическими электродами. Но простота обманчива. Ключевой элемент - акустическое зеркало под нижним электродом или воздушный зазор, создаваемый методом подтравливания подложки. Без эффективной акустической изоляции энергия волны уходила бы в подложку, и резонатор превратился бы в обычный конденсатор.

Акустическое зеркало представляет собой многослойную структуру из чередующихся слоев с высоким и низким акустическим импедансом. Обычно это комбинация вольфрама и оксида кремния. Каждый слой имеет толщину в четверть длины волны. Принцип работы аналогичен оптическому интерференционному зеркалу, только вместо света отражаются механические колебания.

Добротность современных FBAR-резонаторов достигает 2000-3000, а коэффициент электромеханической связи для AlN составляет около 6-7%. Это позволяет создавать фильтры с полосой пропускания 3-5% от центральной частоты при затухании в полосе заграждения более 50 дБ.

Особенности проектирования: между теорией и практикой

Честно говоря, проектирование акустоэлектронных фильтров - это искусство компромиссов. Каждый параметр тянет одеяло на себя. Хотите широкую полосу пропускания? Пожертвуйте добротностью. Нужна высокая избирательность? Готовьтесь к увеличению вносимых потерь. Стремитесь к миниатюризации? Столкнетесь с проблемой отвода тепла.

Современное проектирование невозможно без специализированного программного обеспечения. Я использую комбинацию нескольких инструментов: COM-модели (Coupling-of-Modes) для быстрого анализа базовых характеристик, метод конечных элементов (FEM) для точного расчета электрического и механического полей, а также электромагнитные симуляторы для учета паразитных эффектов межсоединений.

Отдельная головная боль - температурная стабильность. Скорость акустической волны зависит от температуры, а значит, центральная частота фильтра плывет при нагреве или охлаждении. Температурный коэффициент частоты (ТКЧ) для кварца составляет около 30 ppm/°C, для ниобата лития - еще больше. Решения существуют: применение температурно-компенсированных срезов кристаллов, создание многослойных структур с противоположными температурными коэффициентами, использование схем автоматической подстройки.

Нелинейные эффекты - еще один коварный противник. При больших уровнях мощности в пьезоэлектрике возникают гармоники и интермодуляционные искажения. Для фильтров приемного тракта это обычно не критично, но в передающих цепях может стать серьезной проблемой.

Области применения: от телефона до спутника

Где же работают эти удивительные устройства? Список впечатляет:

• Мобильная связь (фильтры дуплексеров для разделения приемного и передающего каналов)
• Беспроводные интерфейсы Wi-Fi и Bluetooth
• Навигационные приемники GPS, ГЛОНАСС, Galileo
• Телевизионные тюнеры и радиоприемники
• Автомобильные радары и системы помощи водителю
• Медицинское оборудование ультразвуковой диагностики
• Системы спутниковой связи

В современном смартфоне может быть установлено от 30 до 100 различных акустоэлектронных фильтров. Каждый диапазон частот, каждый стандарт связи требует своего набора устройств. С переходом к сетям пятого поколения количество фильтров на одно устройство только растет.

Особый интерес представляют фильтры для миллиметрового диапазона волн. Технология XBAR (Extended BAR), разработанная в последние годы, позволяет создавать резонаторы на частоты 5-7 ГГц и выше с характеристиками, недостижимыми для классических ПАВ-устройств.

Тенденции развития: взгляд в будущее

Куда движется акустоэлектроника? Наблюдаю несколько четких трендов. Первый - интеграция. Фильтры объединяются с усилителями, коммутаторами и согласующими цепями в единые модули. Это уменьшает потери на межсоединениях и экономит драгоценное пространство на плате.

Второй тренд - освоение новых материалов. Скандат алюминия (AlScN) демонстрирует коэффициент электромеханической связи в два-три раза выше, чем чистый нитрид алюминия. Это открывает возможности для создания широкополосных фильтров без усложнения конструкции.

Третье направление - развитие технологий трехмерной интеграции. Несколько слоев акустоэлектронных устройств объединяются в единую структуру, что позволяет реализовать сложные функции фильтрации в минимальном объеме.

Размышляя о перспективах, понимаю: акустоэлектроника вступила в период зрелости, но далека от исчерпания своего потенциала. Потребности беспроводной связи растут экспоненциально, спектр становится все более загруженным, требования к фильтрам ужесточаются. А значит, инженерам и ученым в этой области скучать точно не придется. Те невидимые волны, что бегут по поверхности крошечных кристаллов, продолжат обеспечивать нашу связь с миром - надежно, быстро и незаметно для нас самих.
