Инжекционно-захватываемые осцилляторы: как заставить частоту подчиняться

Когда передо мной впервые встала задача создания компактного делителя частоты для СВЧ-диапазона, классические решения на логических элементах казались единственным путём. Однако реальность быстро показала их ограничения: потребление энергии росло, а верхняя граница рабочих частот упиралась в технологический потолок. Именно тогда я обратил внимание на инжекционно-захватываемые осцилляторы, или ILO - технологию, которая изящно решает проблемы деления и умножения частоты там, где традиционные методы пасуют.

Физика захвата: когда один генератор подчиняет другой

В основе работы ILO лежит явление, известное ещё с XVII века - синхронизация связанных осцилляторов. Христиан Гюйгенс наблюдал, как маятники часов на одной стене со временем начинали качаться в такт. В электронике этот принцип обретает новую жизнь.

Суть инжекционного захвата проста: если подать внешний сигнал определённой мощности на вход автогенератора, собственная частота которого близка к частоте воздействия, генератор "захватывается" и начинает работать синхронно с внешним сигналом. При этом возникает жёсткая фазовая связь между входным и выходным колебаниями.

Математически диапазон захвата описывается известным соотношением Адлера. Для простого LC-генератора ширина полосы захвата определяется как отношение амплитуды инжектируемого сигнала к амплитуде собственных колебаний, делённое на добротность резонансной системы. Чем выше добротность контура - тем уже полоса захвата, но тем стабильнее работа в захваченном режиме.

На практике это означает следующее: генератор с собственной частотой 1 ГГц и добротностью контура около 10 при подаче сигнала мощностью на 20 дБ ниже уровня собственных колебаний будет иметь полосу захвата порядка нескольких мегагерц. Этого вполне достаточно для большинства применений.

Деление частоты: субгармонический захват в действии

Настоящая магия ILO раскрывается при субгармоническом захвате. Представьте: подаём на генератор сигнал частотой 10 ГГц, а на выходе получаем стабильные 5 ГГц или даже 2.5 ГГц. Как это возможно?

Нелинейные элементы в схеме генератора - транзисторы, варакторы, диоды - создают гармоники собственного колебания. Если вторая или третья гармоника выходного сигнала оказывается близка к частоте инжекции, происходит захват именно этой гармоники. Генератор при этом работает на субгармонике входного сигнала, то есть выполняет деление частоты.

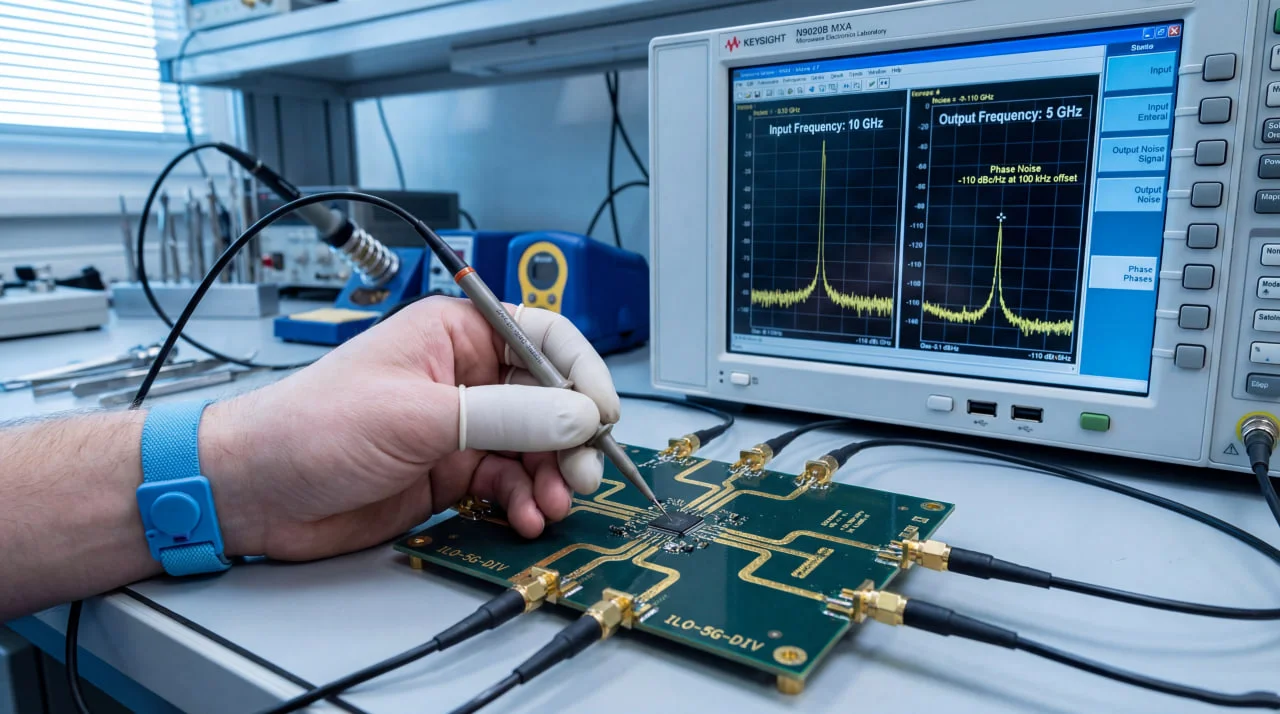

В моей практике делители на ILO с коэффициентом деления 2 показывали фазовый шум на уровне минус 110 дБн/Гц при отстройке 100 кГц от несущей 5 ГГц. Это сопоставимо с лучшими образцами статических делителей, но при потреблении в 3-5 раз меньше.

Схемотехнически делитель частоты на ILO строится вокруг дифференциального или кольцевого генератора. Наиболее распространённая топология для интегральных схем - перекрёстно-связанная пара транзисторов с LC-контуром в качестве нагрузки. Сигнал инжекции подаётся либо непосредственно в хвостовой источник тока, либо через дополнительную пару устройств связи.

Критически важен выбор точки подачи входного сигнала. При инжекции в хвост схемы эффективен захват на чётных субгармониках, поскольку дифференциальная пара преобразует синфазное воздействие в дифференциальное именно с удвоением частоты. Для нечётных коэффициентов деления приходится использовать прямую инжекцию в резонатор или его часть.

Умножение частоты: гармоники как ресурс

Если субгармонический захват даёт деление, то суперграмонический - умножение. Здесь логика обратная: собственная частота генератора выбирается кратной частоте входного сигнала. Слабый сигнал на 1 ГГц способен захватить генератор, работающий на 2 или 3 ГГц, если его конструкция обеспечивает достаточную нелинейность.

Практическая реализация умножителей на ILO требует тщательной оптимизации. Честно говоря, добиться устойчивого захвата на третьей гармонике значительно сложнее, чем на второй. Полоса захвата сужается пропорционально коэффициенту умножения, а требуемая мощность инжекции растёт.

Для умножения на 2 хорошо работают схемы на основе кольцевых генераторов с чётным числом инверторов. Четырёхкаскадный кольцевой осциллятор при правильном проектировании обеспечивает устойчивый захват второй гармоники входного сигнала в диапазоне до 40-50 ГГц при технологических нормах 65-28 нм.

Отдельного внимания заслуживают умножители на основе генераторов с распределёнными параметрами. В СВЧ-диапазоне применяются структуры на связанных линиях передачи, где нелинейный элемент - обычно варакторный диод - обеспечивает параметрическое взаимодействие между модами резонатора.

Схемотехнические решения: от простого к сложному

Рассмотрим несколько практических топологий, которые я использовал в реальных проектах.

Базовая схема делителя на 2 строится следующим образом: дифференциальный генератор на NMOS-транзисторах с перекрёстными связями между затворами и стоками, LC-контур между стоками, хвостовой источник тока с дополнительным транзистором для подачи входного сигнала. Номиналы элементов контура выбираются из условия резонанса на половинной частоте входного сигнала.

Для расширения полосы захвата применяется техника многоточечной инжекции. Входной сигнал подаётся одновременно в несколько узлов схемы - в хвост и непосредственно на затворы через развязывающие конденсаторы. Это позволяет увеличить диапазон захвата в 1.5-2 раза без существенного роста потребляемой мощности.

Каскадное соединение нескольких ступеней ILO открывает возможности для деления с большими коэффициентами. Два последовательных делителя на 2 дают общий коэффициент 4, три - коэффициент 8. При этом каждая последующая ступень потребляет меньше энергии благодаря снижению рабочей частоты.

Ключевые параметры при проектировании ILO включают:

• добротность резонансного контура (оптимум 8-15 для широкополосных применений)
• коэффициент связи между портом инжекции и резонатором (типично 0.1-0.3)
• отношение мощностей инжекции и собственных колебаний (обычно от -25 до -10 дБ)
• температурный коэффициент частоты генератора (критичен для узкополосных систем)
• уровень гармоник выходного сигнала (определяет качество спектра)

Преимущества и подводные камни технологии

Почему ILO выигрывают у классических решений в определённых нишах? Главный аргумент - энергоэффективность. Статический триггерный делитель на частоте 10 ГГц потребляет десятки милливатт. Аналогичный ILO укладывается в единицы милливатт. Для мобильных устройств и носимой электроники это принципиально.

Второе преимущество - простота масштабирования на высокие частоты. Верхняя граница работы определяется только предельной частотой транзисторов, а не сложной логикой переключений. Делители на ILO успешно работают в диапазоне 100 ГГц и выше.

Третье - низкий фазовый шум. Захваченный генератор наследует спектральную чистоту опорного сигнала с поправкой на коэффициент деления. При делении на N фазовый шум улучшается на 20lgN дБ относительно входного.

Но есть и сложности. Ограниченная полоса захвата требует точной настройки собственной частоты генератора. Технологический разброс параметров в интегральных схемах может достигать 10-15 процентов, что превышает типичную полосу захвата. Решение - введение цепей автоподстройки частоты, усложняющих конструкцию.

Другая проблема - чувствительность к внешним воздействиям. Температурный дрейф, вариации питания, наводки от соседних блоков способны вывести генератор из режима захвата. В критичных применениях необходимы системы мониторинга и автоматического восстановления синхронизации.

По сути, проектирование ILO - это постоянный поиск компромисса между шириной полосы захвата, потребляемой мощностью и качеством выходного сигнала. Универсальных рецептов здесь нет, каждая задача требует индивидуального подхода.

Взгляд в будущее: куда движется технология

Современные тенденции развития ILO связаны с интеграцией в сложные системы на кристалле. Синтезаторы частот для трансиверов пятого поколения активно используют каскады инжекционно-захватываемых делителей. Это позволяет получить компактные решения для миллиметрового диапазона при разумном энергопотреблении.

Интересное направление - применение ILO в системах фазированных антенных решёток. Распределённая генерация когерентных сигналов через цепочку взаимно синхронизированных осцилляторов упрощает разводку и снижает потери в линиях передачи.

Работая над очередным проектом синтезатора, я всё чаще возвращаюсь к архитектурам на основе ILO. Эта технология, при всей своей зрелости, продолжает удивлять возможностями. Главное - понимать физику процесса и не бояться экспериментировать со схемотехникой. Тогда инжекционный захват становится надёжным инструментом, а не капризным фокусом, работающим только в лаборатории.
