Холоднее космоса: как InP-усилители открывают дорогу к квантовым компьютерам

Когда я впервые столкнулся с задачей считывания сигналов от сверхпроводящих кубитов, меня поразила одна простая, но неумолимая истина: квантовый мир шепчет. Сигналы, которые несут информацию о состоянии кубита, настолько слабы, что их мощность измеряется в аттоваттах. Это примерно в квинтиллион раз меньше мощности обычной лампочки. И вот здесь на сцену выходят криогенные малошумящие усилители на основе фосфида индия, работающие при температуре жидкого гелия.

Почему именно 4 Кельвина

Честно говоря, выбор рабочей температуры в 4 Кельвина продиктован не прихотью инженеров, а жёсткими требованиями физики. При комнатной температуре тепловой шум буквально заглушает квантовые сигналы, словно гул толпы перекрывает тихий голос. Тепловая энергия kT при 300 Кельвинах составляет около 26 миллиэлектронвольт, тогда как при 4 Кельвинах она падает до 0.35 миллиэлектронвольт. Разница почти в 75 раз.

Сверхпроводящие кубиты функционируют в криостатах разбавления при температурах 10-20 милликельвинов. Однако размещать усилители на самой холодной ступени нецелесообразно по нескольким причинам. Во-первых, любой активный элемент выделяет тепло, а охлаждающая мощность при 10 мК измеряется микроваттами. Во-вторых, технология InP HEMT оптимально работает именно при 4 К, где достигается баланс между минимизацией шума и сохранением усилительных свойств транзистора.

Архитектура InP HEMT: когда электроны обретают свободу

Фосфид индия как полупроводниковый материал обладает уникальным набором свойств для криогенных применений. Подвижность электронов в гетероструктурах InAlAs/InGaAs/InP при температуре 4 К достигает 50000-80000 см²/В·с, что в несколько раз превышает показатели кремниевых и арсенид-галлиевых аналогов. Высокая подвижность означает, что электроны движутся через канал транзистора с меньшим рассеянием, генерируя меньше шума.

Типичный криогенный LNA состоит из нескольких каскадов на InP HEMT с длиной затвора 35-100 нанометров. Первый каскад критичен для шумовых характеристик всего усилителя, поэтому его проектированию уделяется особое внимание. Согласующие цепи на входе и между каскадами строятся на микрополосковых линиях и спиральных индуктивностях, интегрированных на том же кристалле.

Параметры современных криогенных усилителей впечатляют. Шумовая температура лучших образцов в диапазоне 4-8 ГГц опускается ниже 2 Кельвинов, приближаясь к квантовому пределу. Коэффициент усиления достигает 35-42 дБ при потребляемой мощности 3-10 милливатт. Полоса рабочих частот охватывает диапазон от 1 до 18 ГГц в зависимости от конструкции.

Шум как главный враг квантовых измерений

Многие замечали, что в тихой комнате слышны звуки, незаметные в шумной обстановке. Аналогичная логика работает в квантовых измерениях, только масштабы совершенно иные. Шумовая температура усилителя определяет минимальный уровень сигнала, который можно надёжно детектировать.

Квантовый предел шума для линейного усилителя определяется соотношением неопределённостей и равен hf/2kB, где h - постоянная Планка, f - частота сигнала, kB - постоянная Больцмана. На частоте 6 ГГц квантовый предел составляет примерно 0.14 К. Современные InP LNA при работе на 4 К демонстрируют шумовую температуру 1.5-3 К, что всего в 10-20 раз превышает фундаментальный предел.

Источники шума в криогенном транзисторе включают:

• Тепловой шум канала, снижающийся пропорционально температуре
• Шум генерации-рекомбинации в буферных слоях
• Дробовой шум тока затвора
• Шум утечки через подложку
• Фликкер-шум на низких частотах

Каждый из этих механизмов требует отдельного подхода при проектировании, и успех определяется комплексной оптимизацией структуры.

Интеграция в квантовую измерительную цепь

Если рассматривать типичную схему считывания состояния сверхпроводящего кубита, криогенный LNA занимает ключевую позицию между микроволновым резонатором, связанным с кубитом, и комнатной электроникой обработки сигналов. Сигнал от резонатора проходит через изоляторы и циркуляторы, защищающие кубит от обратного шума усилителя, затем поступает на вход LNA.

При проектировании измерительного тракта приходится учитывать множество факторов. Согласование импедансов на входе усилителя должно обеспечивать минимум шума, а не максимум передачи мощности, как в классической СВЧ-технике. Оптимальный импеданс источника для минимального шума обычно отличается от 50 Ом и зависит от температуры и частоты.

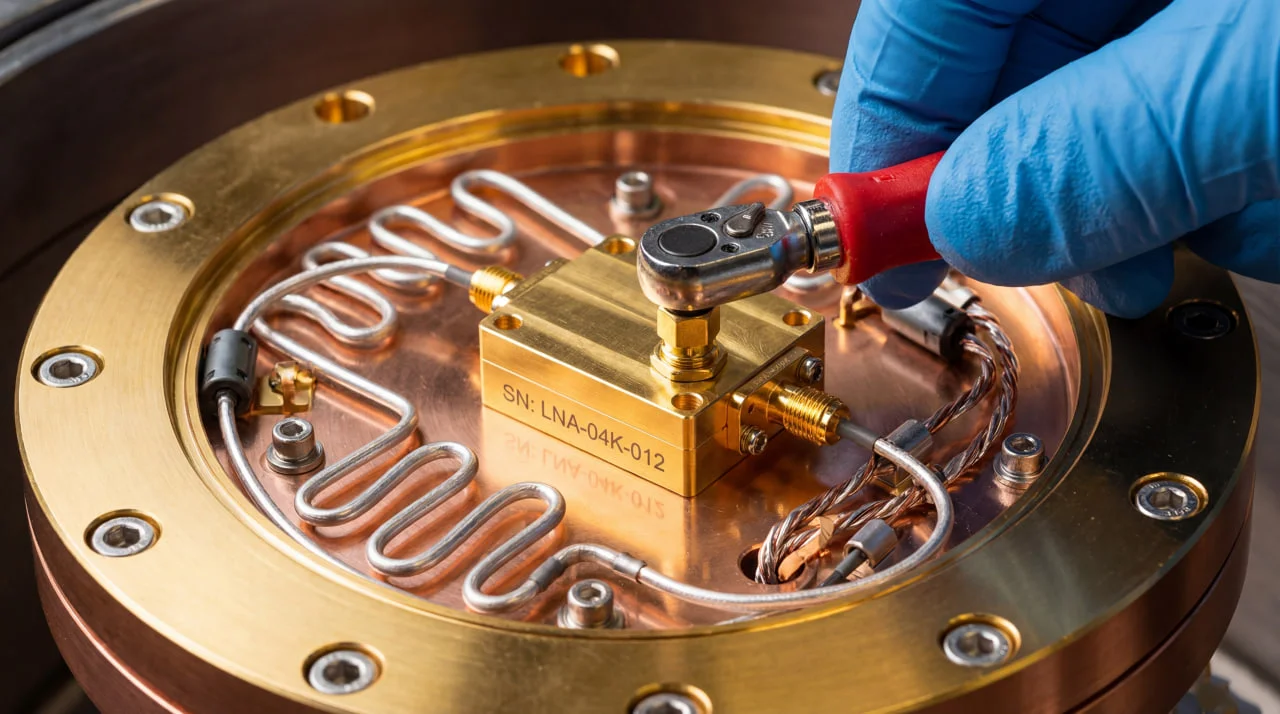

Тепловыделение усилителя создаёт дополнительную нагрузку на криогенную систему. Холодильник на ступени 4 К типично обеспечивает охлаждающую мощность 1-2 Вт, поэтому размещение нескольких десятков LNA требует тщательного теплового проектирования. Каждый усилитель монтируется на медный радиатор с хорошим термальным контактом к холодной пластине.

Технологические вызовы массового производства

Бывает так, что лабораторный прототип демонстрирует выдающиеся характеристики, но при переходе к серийному производству начинаются сложности. Криогенные LNA не исключение. Разброс параметров транзисторов от пластины к пластине приводит к необходимости индивидуальной настройки каждого усилителя.

Контактные соединения и паяные швы испытывают термоциклирование при охлаждении от комнатной температуры до 4 К. Разница коэффициентов теплового расширения материалов создаёт механические напряжения, способные вызвать отказ после нескольких десятков циклов. Выбор материалов корпуса, подложки и соединительных элементов критичен для надёжности.

Масштабирование квантовых компьютеров до тысяч и миллионов кубитов требует соответствующего количества каналов считывания. Современные системы с 50-100 кубитами уже используют десятки криогенных усилителей. Для систем следующего поколения необходимо радикальное снижение стоимости и повышение интеграции. Одно из направлений развития предполагает создание многоканальных усилительных модулей с общими цепями питания и термализации.

Альтернативы и перспективы развития

Справедливости ради стоит отметить, что InP HEMT не единственная технология криогенного усиления. Параметрические усилители на основе джозефсоновских переходов способны работать вблизи квантового предела шума, добавляя менее половины кванта шума на фотон. Однако их узкая полоса частот, необходимость точной настройки и сложность изготовления ограничивают практическое применение.

Усилители на основе кинетической индуктивности сверхпроводящих линий представляют перспективную альтернативу. Они обеспечивают широкую полосу при шумовых характеристиках, близких к квантовому пределу. Тем не менее технология находится на ранней стадии развития, и коммерческие образцы пока уступают InP LNA по надёжности и воспроизводимости.

На мой взгляд, ближайшее десятилетие станет периодом сосуществования различных технологий. InP усилители продолжат доминировать в системах, где требуется широкая полоса и высокая надёжность. Параметрические усилители найдут применение там, где критична минимизация добавленного шума. Возможно, оптимальным решением станет комбинация: параметрический предусилитель, работающий при милликельвиновых температурах, с последующим InP LNA на ступени 4 К.

Путь к практическим квантовым компьютерам

Размышляя о роли криогенных усилителей в развитии квантовых вычислений, я прихожу к выводу, что это один из тех компонентов, которые редко упоминаются в популярных статьях, но без которых никакой квантовый компьютер не заработает. Сверхпроводящие кубиты, топологическая защита от ошибок, алгоритмы квантовой коррекции получают основное внимание, а скромный усилитель остаётся в тени.

Между тем прогресс в этой области впечатляет. За последние пятнадцать лет шумовая температура криогенных InP LNA снизилась более чем втрое. Потребляемая мощность уменьшилась при одновременном расширении полосы частот. Стоимость серийных образцов стала доступной для университетских лабораторий.

Что ждёт технологию впереди? Наверняка дальнейшая интеграция, переход к криогенным интегральным схемам с усилителями, мультиплексорами и аналого-цифровыми преобразователями на одном кристалле. Возможно, появление новых материалов с ещё более высокой подвижностью электронов при криогенных температурах. Определённо совершенствование методов моделирования и автоматизированного проектирования.

Квантовые компьютеры постепенно перемещаются из исследовательских лабораторий в коммерческую сферу. Этот переход невозможен без надёжных, производительных и экономичных криогенных усилителей. Технология InP HEMT доказала свою состоятельность и продолжает развиваться, обеспечивая ту критически важную связь между шёпотом квантового мира и громкой речью классической электроники.
