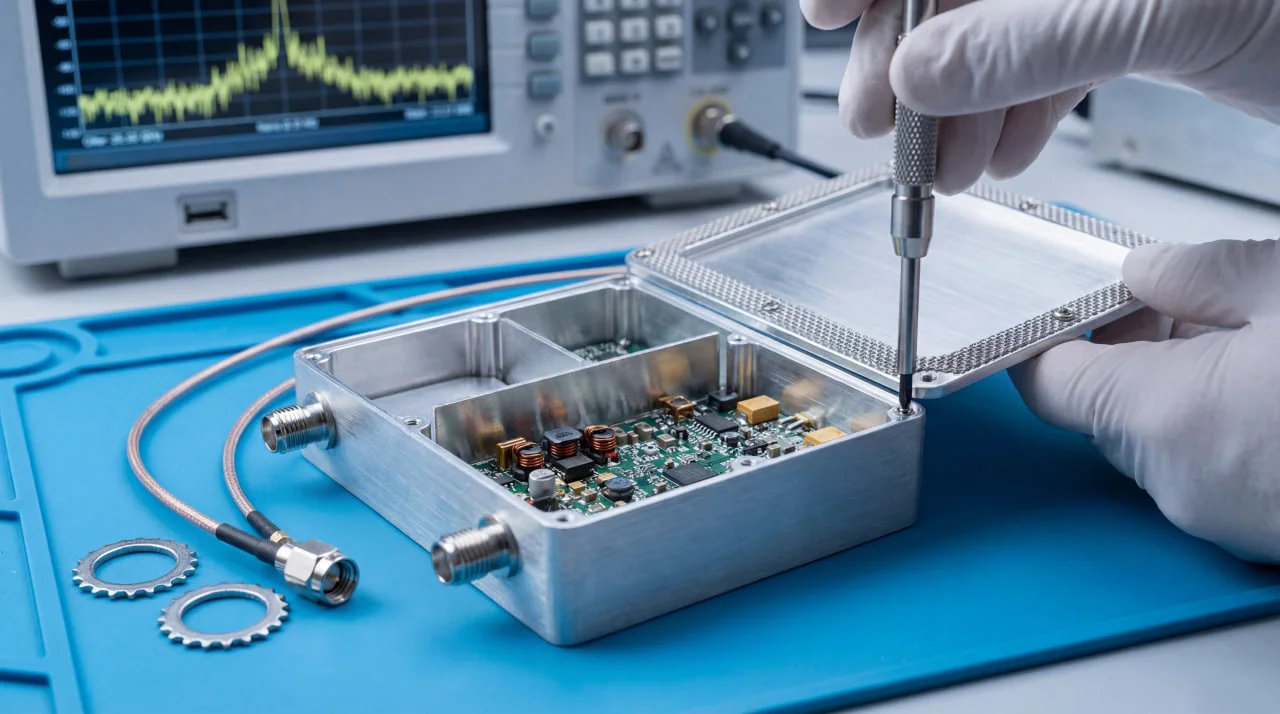

Алюминиевый щит против помех: секреты правильного экранирования корпуса для ВЧ-устройств

Когда я впервые столкнулся с проблемой наводок в самодельном радиоприёмнике, казалось, что устройство живёт своей жизнью. Треск, свист, паразитные сигналы - всё это превращало работу схемы в хаос. Тогда я понял простую истину: хорошая электроника без качественного экранирования подобна дому без крыши. Вроде стены есть, а толку мало.

Почему алюминий стал фаворитом среди экранирующих материалов

Выбор металла для корпуса - это первый вопрос, который встаёт перед любым разработчиком ВЧ-аппаратуры. Алюминий занял эту нишу не случайно. Его электропроводность составляет примерно 62% от меди, но при этом вес в три раза меньше. Для частот выше 30 МГц такой проводимости вполне достаточно, а экономия на массе конструкции получается существенной.

Глубина скин-слоя в алюминии на частоте 100 МГц составляет около 8 микрон. Это означает, что стенки корпуса толщиной даже 0,5 мм обеспечат затухание электромагнитного поля более чем на 100 дБ. Честно говоря, такой показатель с запасом перекрывает требования большинства применений. Однако есть нюанс, который многие упускают из виду: теоретическая эффективность экрана и реальная - две совершенно разные величины.

Главный враг экрана - неидеальные соединения

Как показывает практика, сам по себе лист алюминия экранирует превосходно. Проблемы начинаются там, где заканчивается монолитность конструкции. Швы, стыки, крепёжные отверстия, вводы кабелей - каждый из этих элементов способен свести на нет все усилия по созданию надёжной защиты.

Механизм прост: электромагнитная волна ведёт себя как вода, которая ищет любую щель. Если в корпусе есть зазор, длина которого соизмерима с длиной волны или превышает одну десятую её часть, экранирование резко падает. Для частоты 300 МГц критической становится щель уже в 10 см. А на частотах выше 1 ГГц даже миллиметровые неплотности превращаются в настоящие ворота для помех.

Я неоднократно видел ситуации, когда инженеры собирали корпус на винтах с шагом 50-70 мм и удивлялись, почему экранирование работает хуже ожиданий. Между точками крепления образуется так называемая щелевая антенна, которая эффективно принимает и излучает на резонансных частотах.

Контактное сопротивление: невидимый, но коварный фактор

Поверхность алюминия покрыта оксидной плёнкой толщиной в несколько нанометров. Эта плёнка - диэлектрик с сопротивлением, которое может достигать единиц Ом на квадратный сантиметр контакта. Для постоянного тока такое сопротивление несущественно, но для высокочастотных токов, текущих по поверхности металла, оно создаёт серьёзное препятствие.

Что происходит в итоге? Ток экранирования вынужден обходить участки с плохим контактом, образуя петли. Эти петли работают как магнитные антенны, ухудшая характеристики экрана на десятки децибел. Парадокс в том, что визуально соединение выглядит идеально, а приборы показывают совсем другую картину.

Решение проблемы оксидной плёнки требует комплексного подхода. Первый способ - механическое удаление плёнки непосредственно перед сборкой с помощью абразивной обработки. Второй - использование контактных прокладок из специальных материалов: берилиевой бронзы с серебряным покрытием, токопроводящих эластомеров или металлизированных тканей. Третий путь - применение токопроводящих смазок на основе серебра или никеля.

Технология сборки, которая действительно работает

Позвольте поделиться методикой, отработанной на практике. Прежде всего, все сопрягаемые поверхности нужно очистить от жира и загрязнений. Затем непосредственно перед соединением абразивной губкой снимается оксидный слой. Важно не затягивать со сборкой - свежая алюминиевая поверхность начинает окисляться в течение нескольких минут.

Шаг крепёжных элементов определяется максимальной рабочей частотой устройства. Для диапазона до 100 МГц достаточно расстояния 30-40 мм между винтами. При работе на частотах 100-500 МГц шаг следует уменьшить до 15-20 мм. Для СВЧ-диапазона применяют специальные конструктивные решения: пазы типа "четверть" с контактными пружинами или сплошную сварку швов.

Отдельного внимания заслуживает момент затяжки винтов. Слишком слабая затяжка не обеспечивает надёжного контакта, слишком сильная - деформирует материал и создаёт неравномерность прижима. Оптимально использовать винты М3 с моментом около 0,5 Нм или М4 с моментом 0,8-1 Нм.

Эффективные способы улучшения контакта в соединениях включают:

• зачистку поверхностей мелкой наждачной бумагой (зернистость 400-600) непосредственно перед сборкой
• установку зубчатых шайб, которые прорезают оксидную плёнку при затяжке
• применение контактных пружин из бериллиевой бронзы в ответственных соединениях
• нанесение токопроводящего герметика на основе серебра для герметичных конструкций
• использование специальных EMI-прокладок в съёмных крышках и панелях

Вводы кабелей и вентиляционные отверстия: как не испортить экран

Каждое отверстие в корпусе - потенциальная брешь в защите. Но без отверстий не обойтись: нужны разъёмы для сигналов, вводы питания, вентиляция для отвода тепла. Искусство состоит в том, чтобы сохранить функциональность, не жертвуя экранированием.

Для кабельных вводов золотым стандартом остаются проходные EMI-фильтры и экранированные разъёмы с круговым контактом к корпусу. Обычный разъём, даже качественный, оставляет зазоры в точках крепления. Проходной конденсаторный фильтр решает две задачи одновременно: обеспечивает сплошной металлический контакт и подавляет помехи по линиям питания или сигнальным цепям.

С вентиляционными отверстиями ситуация интереснее. Одно круглое отверстие диаметром 10 мм пропускает гораздо больше излучения, чем сотня отверстий диаметром 1 мм при той же суммарной площади. Причина в том, что экранирующая эффективность определяется максимальным линейным размером отверстия, а не его площадью. Поэтому вместо крупных вырезов применяют перфорированный металл или сотовые вентиляционные панели. Соты с ячейкой 3-5 мм обеспечивают затухание более 60 дБ на частотах до нескольких гигагерц при хорошей воздухопроницаемости.

Внутреннее секционирование: когда одного экрана недостаточно

Бывают случаи, когда внешнего корпуса мало. Если в одном устройстве соседствуют чувствительный приёмник и мощный генератор, их нужно изолировать друг от друга. Внутренние перегородки из того же алюминия решают эту задачу, но требуют столь же тщательного подхода к контактам, как и внешние стенки.

Я обычно рекомендую делать перегородки с отбортовкой по периметру. Такая конструкция увеличивает площадь контакта и жёсткость одновременно. Крепление перегородки к корпусу выполняется винтами с шагом, соответствующим частотному диапазону.

Проводники между отсеками требуют особого внимания. Каждый провод, пересекающий перегородку, несёт на своей оплётке или поверхности высокочастотные токи. Если просто пропустить кабель через отверстие, экранирование между секциями окажется скомпрометированным. Правильное решение - проходной фильтр или экранированный переходной разъём с контактом на перегородку.

Заземление корпуса: финальный штрих мастера

Качественный экран бесполезен без грамотного заземления. Но здесь кроется ловушка, в которую попадают даже опытные специалисты. На низких частотах работает принцип единой точки заземления, на высоких - нужно многоточечное соединение с минимальной индуктивностью. Универсального рецепта не существует, приходится искать компромисс для конкретного частотного диапазона.

Для устройств, работающих в полосе от единиц до сотен мегагерц, я применяю гибридный подход. Сигнальные земли объединяю в одной точке, а корпус соединяю с общей шиной в нескольких местах короткими широкими проводниками. Индуктивность такого соединения должна быть минимальной, поэтому вместо круглого провода лучше использовать медную ленту или плоскую оплётку.

Наверняка каждый, кто занимался настройкой ВЧ-техники, замечал: прикосновение рукой к корпусу иногда меняет параметры устройства. Это верный признак проблем с заземлением. Если корпус "плавает" относительно земли, он сам становится источником или приёмником помех. Надёжная связь с опорным потенциалом устраняет этот эффект.

Подводя итог, скажу главное: экранирование алюминиевого корпуса - это не просто выбор материала и толщины стенок. Это система мер, где каждая деталь влияет на конечный результат. Плотные контакты без оксидных плёнок, правильный шаг крепежа, грамотная организация вводов и продуманное заземление - всё это звенья одной цепи. Упустишь одно, и вся конструкция работает вполсилы. Но когда все элементы согласованы, получаешь надёжную защиту, которая служит годами и не преподносит неприятных сюрпризов. В конечном счёте, качественное экранирование - это инвестиция времени и внимания, которая окупается спокойствием при эксплуатации устройства.
